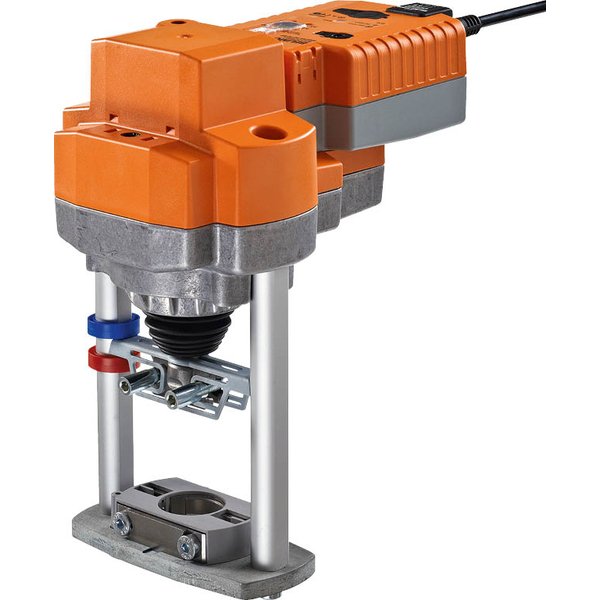

AVK24A-MOD

Siłownik do zaworów grzybkowych AVK24A-MOD z interfejsem komunikacyjnym i funkcją bezpieczeństwa

Siłownik AVK24A-MOD to zaawansowane rozwiązanie do sterowania zaworami grzybkowymi 2- oraz 3-drogowymi w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Łączy w sobie precyzyjne sterowanie, szerokie możliwości komunikacyjne oraz niezawodną funkcję bezpieczeństwa.

Kluczowe cechy produktu:

• Siła przesuwu 2000 N
• Napięcie znamionowe AC/DC 24 V
• Sterowanie analogowe, z interfejsem komunikacyjnym (tryb hybrydowy)
• Skok 32 mm
• Komunikacja za pośrednictwem szyny BACnet MS/TP, Modbus RTU, MP-Bus Belimo lub sterowanie konwencjonalne
• Przetwarzanie sygnałów z czujników

Szczegółowy opis i funkcje:

• Rozbudowane możliwości komunikacyjne: Siłownik wyposażony jest w zintegrowany interfejs sieciowy BACnet MS/TP, Modbus RTU i MP-Bus. Odbiera cyfrowy sygnał nastawczy z systemu regulacji i zwraca informacje o swoim stanie. Może również pracować w trybie hybrydowym, gdzie konwencjonalny sygnał analogowy jest używany do sterowania, a protokoły BACnet lub Modbus do sygnalizacji zwrotnej położenia.
• Funkcja bezpieczeństwa (POP - Power Off Position): W przypadku przerwy w zasilaniu, siłownik automatycznie ustawia zawór w uprzednio zdefiniowanym położeniu bezpiecznym, wykorzystując energię zgromadzoną w kondensatorach. Położenie bezpieczne (od 0 do 100% z krokiem 10%) można łatwo ustawić za pomocą pokrętła.
• Czas podtrzymywania zasilania (PF): Maksymalny czas podtrzymywania zasilania wynosi 10 sekund (fabrycznie ustawiony na 2 s). W przypadku krótkotrwałej przerwy w zasilaniu, siłownik nie zmienia położenia, zanim nie upłynie ustawiony czas PF. Po upływie tego czasu, siłownik przejdzie do pozycji bezpiecznej. Czas PF jest modyfikowalny.
• Przetwarzanie sygnału z czujników: Urządzenie umożliwia podłączenie różnego rodzaju czujników (pasywnych, aktywnych lub zestykowych). Sygnał analogowy z czujnika może być łatwo przetworzony na postać cyfrową i przesłany do systemów opartych na szynie BACnet, Modbus lub MP-Bus.
• Konfigurowalne parametry: Fabryczne ustawienia są zoptymalizowane do większości zastosowań. Poszczególne parametry można modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując siłownik do specyficznych wymagań instalacji.
• Łatwy i elastyczny montaż: Siłownik charakteryzuje się łatwym montażem bezpośrednio na zaworze grzybkowym dzięki profilowanemu zaciskowi. Dodatkowo, siłownik można obracać na szyjce zaworu o 360°, co ułatwia instalację w trudno dostępnych miejscach.
• Ręczne przestawianie: Możliwość ręcznego przestawiania siłownika po naciśnięciu przycisku, co powoduje tymczasowe wysprzęglenie przekładni. Skok można również regulować za pomocą klucza inbusowego (5 mm).
• Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika.
• Wskaźnik położenia: Położenie zaworu jest sygnalizowane mechanicznie na konsoli siłownika. Zakres skoku ustawiany jest automatycznie podczas pracy.
• Pozycja podstawowa i adaptacja: Fabrycznie trzpień siłownika jest wsunięty. Przy pierwszym uruchomieniu aktywowana jest funkcja dostosowania zakresu ruchu, która automatycznie kalibruje siłownik do zakresu położeń mechanicznych zaworu. Funkcję adaptacji można również uruchomić ręcznie przyciskiem lub za pomocą aplikacji.
• Ustawianie kierunku ruchu: Kierunek ruchu siłownika w trybie normalnym można łatwo zmienić za pomocą przełącznika kierunku skoku, bez wpływu na ustawione położenie bezpieczne.

Zastosowanie i Bezpieczeństwo:

• Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Zastosowanie na zewnątrz budynków jest możliwe tylko w warunkach, gdy urządzenie nie jest bezpośrednio narażone na działanie wody (morskiej), śniegu, promieni słonecznych, agresywnych gazów ani na oblodzenie, a warunki otoczenia są zgodne z podanymi w karcie katalogowej.
