EV24A-MOD

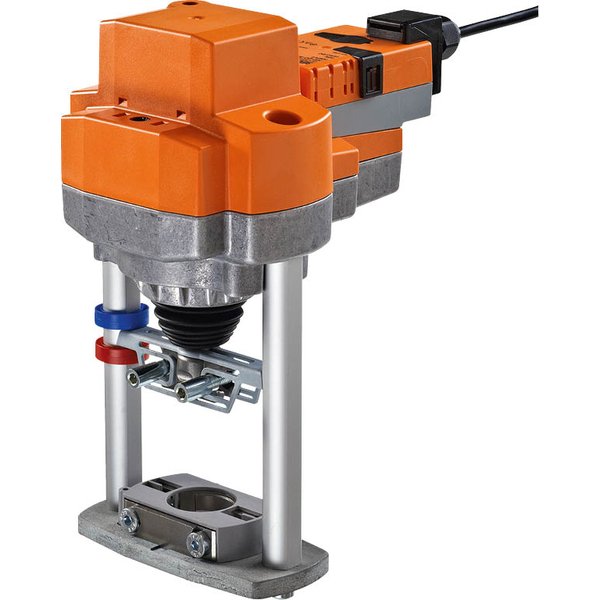

Siłownik EV24A-MOD to zaawansowane urządzenie z interfejsem komunikacyjnym, przeznaczone do precyzyjnego sterowania 2- oraz 3-drogowymi zaworami grzybkowymi. Charakteryzuje się siłą przesuwu 2500 N i skokiem 40 mm, oferując szerokie możliwości sterowania dzięki wsparciu dla protokołów komunikacyjnych BACnet MS/TP, Modbus RTU i MP-Bus Belimo, a także sterowania konwencjonalnego. Urządzenie umożliwia również przetwarzanie sygnałów z czujników.

Główne cechy

• Siła przesuwu: 2500 N
• Napięcie znamionowe: AC/DC 24 V
• Sterowanie: analogowe, z interfejsem komunikacyjnym (hybrid)
• Skok: 40 mm
• Komunikacja: BACnet MS/TP, Modbus RTU, MP-Bus Belimo lub sterowanie konwencjonalne
• Przetwarzanie sygnałów czujników

Szczegółowe funkcje

Tryb pracy

Siłownik jest wyposażony w zintegrowany interfejs sieci BACnet MS/TP, Modbus RTU i MP-Bus. Odbiera cyfrowy sygnał nastawczy z systemu regulacji i zwraca informacje o swoim stanie.

Przetwarzanie sygnału z czujników

Możliwe jest podłączenie czujnika (pasywnego, aktywnego albo zestyku). Dzięki temu sygnał czujnika analogowego może być łatwo przetworzony na postać cyfrową i przesłany do systemów opartych na szynie BACnet, Modbus lub MP-Bus.

Urządzenie konfigurowalne

Ustawienia fabryczne są dostosowane do większości zastosowań. Pojedyncze parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.

Kombinacja analogowy - z interfejsem komunikacyjnym (tryb hybrydowy)

Gdy do sterowania używany jest konwencjonalny, analogowy sygnał nastawczy, protokół BACnet lub Modbus może być używany do sygnalizacji zwrotnej położenia z komunikacją.

Łatwy montaż bezpośredni

Montaż bezpośrednio na zaworze grzybkowym jest prosty dzięki profilowanemu zaciskowi. Siłownik można obracać na szyjce zaworu o 360°.

Przestawianie ręczne

Możliwe jest przestawianie ręczne po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować). Skok można regulować kluczem inbusowym (5 mm), który wkłada się do gniazda w górnej części siłownika. Gdy klucz jest obracany w prawo, trzpień siłownika wysuwa się z obudowy siłownika.

Wysoka niezawodność działania

Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.

Wskaźnik położenia

Położenie zaworu jest pokazywane na konsoli przez mechaniczny wskaźnik. Zakres skoku jest ustawiany automatycznie podczas pracy.

Pozycja podstawowa

Ustawienie fabryczne: trzpień siłownika jest wsunięty. Gdy siłownik jest dostarczany w zestawie z zaworem, kierunek ruchu jest dostosowany do punktu zamykania zaworu. Po włączeniu napięcia zasilania po raz pierwszy, tj. podczas rozruchu, włącza się funkcja dostosowania zakresu ruchu siłownika. Siłownik dostosowuje wówczas zakres roboczy oraz sygnalizację zwrotną położenia do zakresu położeń mechanicznych. Następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym.

Dopasowanie i synchronizacja

Funkcję adaptacji można uruchamiać przyciskiem „Adaptation” lub przy użyciu aplikacji Belimo Assistant 2. Podczas adaptacji wykrywane jest położenie obu ograniczników mechanicznych (sprawdzenie całego zakresu położeń). W siłowniku zostało skonfigurowane automatyczne synchronizowanie po naciśnięciu przycisku przestawiania ręcznego. Synchronizowanie odbywa się w pozycji podstawowej (0%). Następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym. Przy użyciu aplikacji Belimo Assistant 2 można konfigurować różnorodne parametry.

Ustawianie kierunku ruchu

Po przełączeniu przełącznika kierunku skoku zmienia się kierunek ruchu w trybie normalnym.

Obsługa i wskaźniki

• Przełącznik kierunku ruchu: umożliwia zmianę kierunku pracy.
• Przycisk i zielona kontrolka LED: sygnalizuje stan zasilania/pracę, tryb adresowania (miga, wskazując adres) oraz przywracanie ustawień fabrycznych (przy włączaniu). Naciśnięcie w standardowym trybie pracy uruchamia funkcję dostosowania skoku; w trybie adresowania potwierdza ustawiony adres.
• Przycisk i żółta kontrolka LED: informuje o procesie dostosowywania lub synchronizacji, aktywnym trybie adresowania (gdy miga zielona kontrolka LED) lub aktywnej komunikacji z siecią BACnet/Modbus (szybkie miganie). Naciśnięcie podczas pracy (>3 s) włącza/wyłącza tryb adresowania, w trybie adresowania ustawia adres; przy włączaniu (>5 s) przywraca ustawienia fabryczne.
• Przycisk przestawiania ręcznego: po naciśnięciu wysprzęgla przekładnię i zatrzymuje silnik, umożliwiając ręczne przestawianie; można go zablokować. Po zwolnieniu przekładnia zostaje załączona, a siłownik powraca do standardowego trybu pracy.
• Gniazdo serwisowe: do podłączania przyrządów konfiguracyjnych i serwisowych.
• Ręczne przestawianie kluczem inbusowym (5 mm): obrót w prawo wysuwa trzpień siłownika, obrót w lewo chowa go.

Konfiguracja i serwis

Parametry urządzenia można modyfikować przy użyciu aplikacji Belimo Assistant 2, dostępnej na smartfony, tablety oraz komputery. Połączenie przewodowe z urządzeniem nawiązuje się poprzez łącze Belimo Assistant Link podłączone do portu USB komputera oraz do gniazda serwisowego lub przewodu MP-Bus urządzenia. Możliwe jest również szybkie adresowanie przyciskami na urządzeniu.

Ważne uwagi dotyczące bezpieczeństwa

• Urządzenie jest przeznaczone do stosowania wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Zastosowanie na zewnątrz budynków: możliwe tylko wtedy, gdy urządzenie nie jest bezpośrednio narażone na działanie wody (morskiej), śniegu, promieni słonecznych, agresywnych gazów ani na oblodzenie. Warunki otoczenia muszą być zgodne z podanymi w karcie katalogowej.
• Prace montażowe muszą być wykonywane przez osoby o odpowiednich uprawnieniach, z przestrzeganiem wszystkich mających zastosowanie norm i przepisów.
• Położenie przełącznika kierunku ruchu może zmieniać tylko uprawniony personel. Nie wolno zmieniać kierunku ruchu w obiegu ochrony przeciwzamrożeniowej.
• Urządzenie może być otwierane tylko przez producenta. Użytkownik nie może wymieniać ani naprawiać żadnych elementów.
• Nie wolno odłączać kabli od urządzenia.
• Ze zużytym lub uszkodzonym urządzeniem należy postępować zgodnie z obowiązującymi przepisami dotyczącymi utylizacji odpadów.
