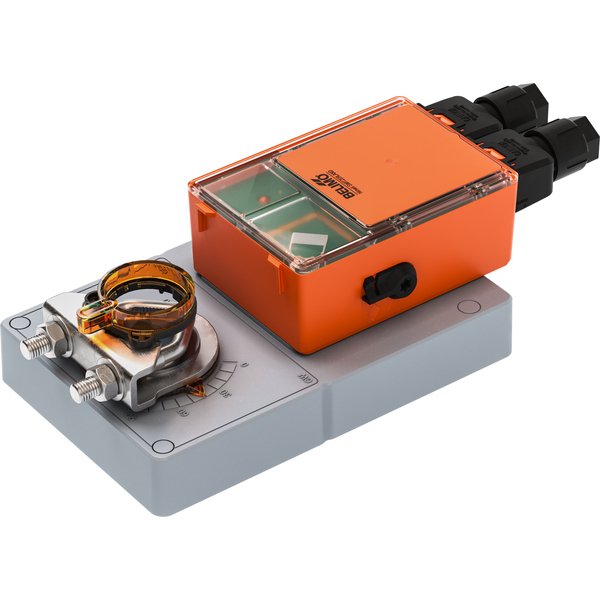

GM230S.46
Siłownik obrotowy, 40 Nm, AC 100...240 V, Zamknij/Otwórz, 3-punktowe, 35 s (35...150 s), 2x SPST, IP54, Zaciski
Kod produktu: GM230S.46
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 2x SPST |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |
Siłownik do przepustnic GM230S.46 / GM230S-T2
Siłownik GM230S przeznaczony jest do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych (HVAC) w budynkach. Urządzenie charakteryzuje się wysokim momentem obrotowym i szerokim zakresem napięcia zasilania, co czyni go uniwersalnym rozwiązaniem dla wielu aplikacji.
Podstawowe parametry
- Moment obrotowy: 40 Nm
- Napięcie zasilania: AC 100...240 V
- Typ sterowania: Zamknij/Otwórz lub 3-punktowe
- Czas ruchu: regulowany w zakresie 35-150 s (standardowo 35 s)
- Styki pomocnicze: Dwa zintegrowane, konfigurowalne styki
- Podłączenie: Łączówka z zaciskami sprężynowymi
Kluczowe cechy produktu
- Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi montażowemu, instalacja siłownika bezpośrednio na osi przepustnicy jest szybka i bezproblemowa. W zestawie znajduje się również zabezpieczenie przed obracaniem.
- Możliwość przestawiania ręcznego: Siłownik posiada dźwignię, która po naciśnięciu wysprzęgla przekładnię, umożliwiając ręczne ustawienie przepustnicy. Dźwignię można zablokować w pozycji wciśniętej, co jest przydatne podczas instalacji i serwisu.
- Nowoczesna konfiguracja przez NFC: Parametry siłownika, takie jak kąt obrotu czy punkty przełączania styków pomocniczych, można łatwo modyfikować bezprzewodowo za pomocą aplikacji Belimo Assistant 2.
- Wysoka niezawodność i bezpieczeństwo: Siłownik jest w pełni zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu położenia krańcowego, co eliminuje potrzebę stosowania dodatkowych wyłączników.
- Elastyczne styki pomocnicze: Urządzenie posiada dwa wbudowane, regulowane styki pomocnicze, które pozwalają na sygnalizowanie położenia przepustnicy w instalacji.
- Sygnalizacja statusu pracy: Urządzenie wyposażono w zieloną diodę LED, która informuje o jego aktualnym stanie działania.
- Wygodne połączenia elektryczne: Podłączenie przewodów ułatwia łączówka z zaciskami sprężynowymi, co pozwala na szybkie wpinanie i wypinanie kabli.
Zastosowanie i uwagi montażowe
Urządzenie zostało zaprojektowane do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż i podłączenie elektryczne muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia, zgodnie z obowiązującymi normami. Możliwe jest zastosowanie na zewnątrz budynków, pod warunkiem ochrony siłownika przed bezpośrednim działaniem wody, śniegu, promieni słonecznych oraz agresywnych gazów.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 5.5 W |
| Pobór mocy w stanie spoczynku: | 0.6 W |
| Moc znamionowa: | 13 VA |
| Styk pomocniczy: | 2x SPST (Single Pole, Single Throw) |
| Uwaga dotycząca styku pomocniczego: | (Single Pole, Single Throw) |
| Obciążalność styku pomocniczego: | 1 mA...0.2 A, AC 30...250 V |
| Punkty przełączania styku pomocniczego: | S1/S2: 10% / S4/S5: 90% (konfigurowalne przy użyciu aplikacji Belimo Assistant 2) |
| Przyłącze zasilania / sterowania: | Zaciski 2.5 mm² [14 AWG] (kabel ø4...7,5 mm [ø0.16...0.29"], 3-żyłowy) |
| Przyłącze styku pomocniczego: | Zaciski 2.5 mm² [14 AWG], (kabel ø4...7,5 mm [ø0.16...0.29"], 4-żyłowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Kierunek ruchu - silnik: | obrót w prawo (cw) |
| Uwaga dotycząca kierunku ruchu: | wybierane przy użyciu Belimo Assistant 2 |
| Ręczne przestawianie: | z boczną dźwignią, z blokadą |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | można ograniczyć elektronicznie z obu stron przy użyciu aplikacji Belimo Assistant 2 |
| Czas ruchu - silnik: | 35 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Warunki otoczenia: praca: | Klasa 3K23 wg IEC 60721-3-3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Uwaga dotycząca temperatury otoczenia: | do 60°C [140°F], maks. 2 h/dzień |
| Warunki otoczenia: transport: | Klasa 2K11 wg IEC 60721-3-2 |
| Warunki otoczenia: przechowywanie: | Klasa 1K21 wg IEC 60721-3-1 |
| Temperatura przechowywania: | -30...55°C [-22...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.6 kg |
Akcesoria mechaniczne
AH-GMA
Dźwignia przepustnicy AH-GMA Belimo, stali ocynkowana, standardowy zacisk montażowy, zakres regulacji zacisku 12...26,7 mm, szczelina szerokości 8,2 mm
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
Z-ARS230
Zabezpieczenie przed obracaniem się, 230 mm, do LM..A / NM..A / SM..A / GM..A / EF..A / GK..AWielopak 20 szt.
ZG-GMA
Zestaw montażowy do łączenia z siłownikiem ZG-GMA Belimo, do montażu płaskiego, do stosowania z GK..A, GM..A i SMQ..A
