GM24S.2A
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 2x SPST |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

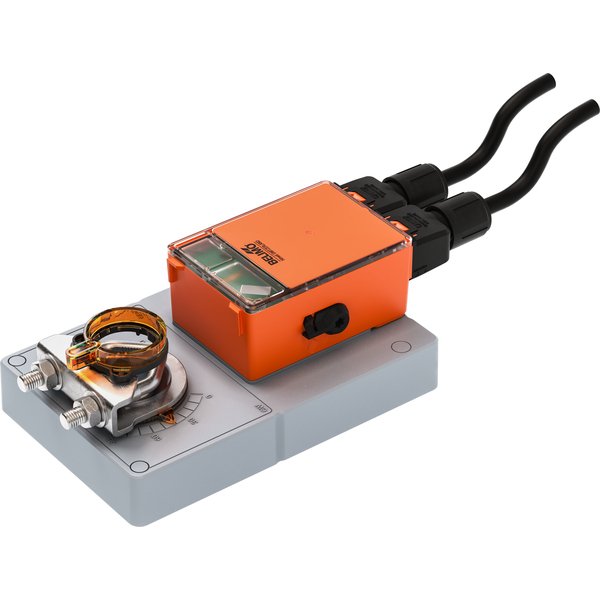

Siłownik do przepustnic GM24S.2A / GM24S-C2
Siłownik GM24S.2A to urządzenie przeznaczone do precyzyjnego sterowania przepustnicami w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Zapewnia niezawodną pracę w systemach automatyki budynkowej.
Najważniejsze cechy:
- Moment obrotowy silnika: 40 Nm
- Zasilanie: Napięcie znamionowe AC/DC 24 V
- Typ sterowania: Otwórz/Zamknij
- Czas ruchu silnika: Standardowo 35 s, z możliwością regulacji w zakresie 35-150 s
- Dodatkowe funkcje: Dwa zintegrowane styki pomocnicze
- Podłączenie: Wyposażony w odłączany kabel przyłączeniowy
Szczegółowe Właściwości Produktu
Wizualna sygnalizacja statusu
Urządzenie informuje o swoim stanie pracy za pomocą wbudowanej zielonej diody LED, co ułatwia diagnostykę i nadzór.
Elastyczna konfiguracja
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, parametry siłownika można łatwo dostosować do indywidualnych potrzeb. Konfiguracja jest możliwa bezprzewodowo przez interfejs NFC lub za pomocą połączenia przewodowego z wykorzystaniem aplikacji Belimo Assistant 2.
Prosty montaż bezpośredni
Montaż urządzenia jest szybki i odbywa się bezpośrednio na osi przepustnicy. Służy do tego uniwersalny zacisk montażowy, który jest dostarczany w komplecie z zabezpieczeniem przed obrotem.
Przestawianie ręczne
Siłownik umożliwia ręczne sterowanie pozycją przepustnicy. Wystarczy nacisnąć specjalną dźwignię, aby wysprzęglić przekładnię. Dźwignię można zablokować w pozycji wciśniętej, co jest przydatne podczas montażu, uruchamiania i prac konserwacyjnych.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie ograniczyć po obu stronach za pomocą elektronicznych ograniczników, które konfiguruje się w aplikacji Belimo Assistant 2.
Wysoka niezawodność działania
Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu zdefiniowanego punktu końcowego.
Elastyczna sygnalizacja położenia
Siłownik posiada dwa regulowane styki pomocnicze, które pozwalają na sygnalizowanie położeń krańcowych przepustnicy. Punkty przełączania można dowolnie konfigurować w aplikacji.
Odłączany kabel
Dla wygody instalacji, kabel zasilający i sterujący można w prosty sposób podłączyć do siłownika lub od niego odłączyć.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 4 W |
| Pobór mocy w stanie spoczynku: | 0.3 W |
| Moc znamionowa: | 8 VA |
| Styk pomocniczy: | 2x SPST (Single Pole, Single Throw) |
| Uwaga dotycząca styku pomocniczego: | (Single Pole, Single Throw) |
| Obciążalność styku pomocniczego: | 1 mA...1 A, AC/DC 5...30 V |
| Punkty przełączania styku pomocniczego: | S1/S2: 10% / S4/S5: 90% (konfigurowalne przy użyciu aplikacji Belimo Assistant 2) |
| Przyłącze zasilania / sterowania: | Kabel FRNC (bezhalogenowy) 1 m 3x 0.5 mm² [21 AWG] |
| Przyłącze styku pomocniczego: | Kabel FRNC (bezhalogenowy) 1 m 4x 0.75 mm² [19 AWG] |
| Praca równoległa: | Patrz punkt Instalacja elektryczna lub skontaktuj się z lokalnym przedstawicielem Belimo |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Kierunek ruchu - silnik: | obrót w prawo (cw) |
| Uwaga dotycząca kierunku ruchu: | wybierane przy użyciu Belimo Assistant 2 |
| Ręczne przestawianie: | z boczną dźwignią, z blokadą |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | można ograniczyć elektronicznie z obu stron przy użyciu aplikacji Belimo Assistant 2 |
| Czas ruchu - silnik: | 35 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Warunki otoczenia: praca: | Klasa 3K23 wg IEC 60721-3-3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Uwaga dotycząca temperatury otoczenia: | do 60°C [140°F], maks. 2 h/dzień |
| Warunki otoczenia: transport: | Klasa 2K11 wg IEC 60721-3-2 |
| Warunki otoczenia: przechowywanie: | Klasa 1K21 wg IEC 60721-3-1 |
| Temperatura przechowywania: | -30...55°C [-22...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.6 kg |
