GR24A-MOD-5

Kod produktu: GR24A-MOD-5

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Połączenie elektryczne:	Kabel 1 m, 6x 0.75 mm²
Kategoria ochronna:	IP54

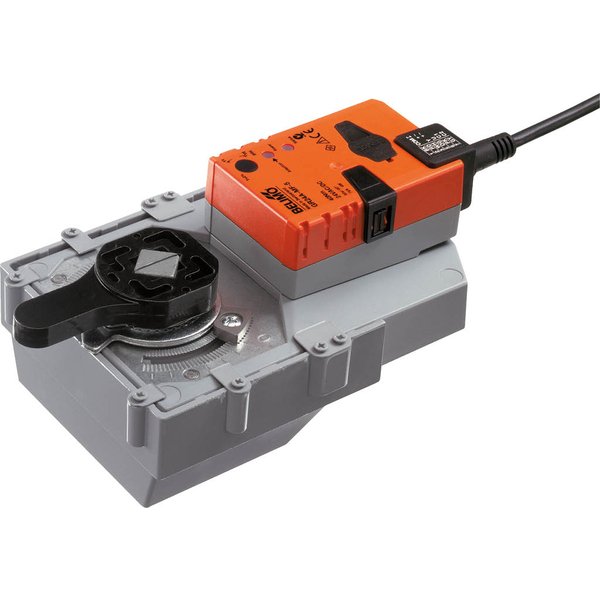

Siłownik obrotowy GR24A-MOD-5 to zaawansowane urządzenie z interfejsem komunikacyjnym, przeznaczone do precyzyjnego sterowania zaworami obrotowymi i klapami motylkowymi w systemach HVAC. Zapewnia wszechstronne możliwości sterowania i monitorowania, dzięki obsłudze wielu protokołów komunikacyjnych.

Główne parametry

Moment obrotowy silnika: 40 Nm
Napięcie znamionowe: AC/DC 24 V
Sterowanie: Analogowe, z interfejsem komunikacyjnym, hybrydowe
Komunikacja: BACnet MS/TP, Modbus RTU, MP-Bus Belimo lub sterowanie konwencjonalne
Funkcja: Przetwarzanie sygnałów czujników

Cechy produktu

Tryb pracy: Siłownik wyposażony jest w zintegrowany interfejs sieci BACnet MS/TP, Modbus RTU i MP-Bus. Odbiera cyfrowy sygnał nastawczy z systemu regulacji i zwraca informacje o swoim stanie.
Przetwarzanie sygnału z czujników: Umożliwia podłączenie czujnika (pasywnego, aktywnego lub zestyku), co pozwala na łatwe przetworzenie sygnału analogowego na postać cyfrową i przesłanie go do systemów opartych na szynie BACnet, Modbus lub MP-Bus.
Urządzenie konfigurowalne: Ustawienia fabryczne są dostosowane do większości zastosowań. Pojedyncze parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.
Kombinacja analogowy - z interfejsem komunikacyjnym (tryb hybrydowy): Kiedy do sterowania używany jest konwencjonalny, analogowy sygnał nastawczy, protokół BACnet lub Modbus może być wykorzystywany do sygnalizacji zwrotnej położenia z komunikacją.
Łatwy montaż bezpośredni: Siłownik umożliwia łatwy montaż bezpośrednio na zaworze obrotowym lub klapie motylkowej z kołnierzem montażowym. Położenie względem zaworu można zmieniać z krokiem 90°.
Przestawianie ręczne: Możliwe jest ręczne przestawianie po naciśnięciu przycisku. Przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, który można zablokować.
Regulowany kąt obrotu: Kąt obrotu siłownika jest regulowany przy użyciu ograniczników mechanicznych.
Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.
Pozycja podstawowa: Po pierwszym włączeniu napięcia zasilania (rozruch) włącza się funkcja dostosowania zakresu ruchu siłownika. Siłownik dostosowuje wówczas zakres roboczy oraz sygnalizację zwrotną położenia do zakresu położeń mechanicznych. Następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym. Ustawienie fabryczne: Y2 (obrót w lewo).
Dopasowanie i synchronizacja: Funkcję adaptacji można uruchamiać przyciskiem „Adaptation” lub przy użyciu aplikacji Belimo Assistant 2. Podczas adaptacji wykrywane jest położenie obu ograniczników mechanicznych. Siłownik posiada automatyczne synchronizowanie po naciśnięciu przycisku przestawiania ręcznego, które odbywa się w pozycji podstawowej (0%), a następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym. Przy użyciu aplikacji Belimo Assistant 2 można konfigurować różnorodne parametry.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	7 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	90 s / 90°
Regulowany czas ruchu:	75...270 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05
Masa
Masa:	2.3 kg
