LH230A200

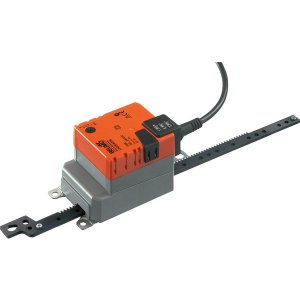

Siłownik liniowy LH230A200 Belimo, 230 V AC, 150 Nm, sterowanie 2/3-punktowe, skok 200 mm, kabel połączeniowy

Producent: Belimo

Kod produktu: LH230A200

Napięcie zasilania :	AC 100...240 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 3x 0.75 mm²
Czas ruchu - silnik :	150 s / 100 mm

Cechy:

Silownik liniowy z zebatka
150 N, 150 s / 100 mm / staly,
230 V AC, Zamknij/Otwórz, 3-punktowe
Zakres skoku 0...200 mm
IP 54, Reczne przestawianie przy uzyciu przycisku
Sterowanie Zamknij/Otwórz / 3-punktowe
Przylacza Kabel PCV 1 m

Dane elektryczne
Napięcie zasilania :	AC 100...240 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 3x 0.75 mm²
Czas ruchu - silnik :	150 s / 100 mm
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 85...265 V
Pobór mocy podczas pracy :	1.5 W
Pobór mocy w stanie spoczynku :	1W
Moc znamionowa :	5 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	2W
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wyboru przełącznikiem 0 (wysunięty) / 1 (wsunięty)
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Poziom mocy akustycznej – silnik :	45 dB(A)
Siła przesuwu - silnik :	150 N
Skok :	Maks. 200 mm, regulacja z krokiem 20 mm
Ograniczenie skoku :	możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych
Bezpieczeństwo
Klasa ochronności UL :	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL :	cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02
Certification UL note :	The UL marking on the actuator depends on the production site, the device is UL-compliant in any case
Zasada działania :	Type 1
Odporność na impulsy napięciowe - :	4 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska :	3
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu :	bezobsługowy
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Klasa ochronności IEC/EN :	II, Wzmocniona izolacja
Masa
Masa :	0.52 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Dane dotyczące bezpieczeństwa :	Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności :	Type 1
