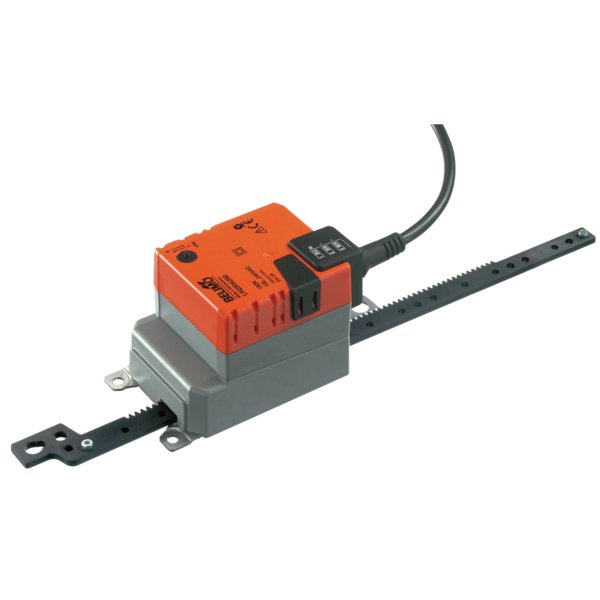

LH230A200
| Rodzaj ruchu: | Liniowy |
| Czas ruchu: | >150 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik liniowy do zastosowań w instalacjach budynkowych
Siłownik liniowy LH230A200 został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi odcinającymi w systemach wentylacyjnych i klimatyzacyjnych. Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni sięgającej około 1 m².
Główne cechy produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do około 1 m²
- Generuje siłę przesuwu wynoszącą 150 N
- Zasilany napięciem znamionowym w szerokim zakresie AC 100...240 V
- Oferuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe
- Maksymalny skok 200 mm z możliwością regulacji co 20 mm
Prosty montaż
Montaż siłownika jest uproszczony dzięki możliwości bezpośredniego przykręcenia go do systemu wentylacyjnego za pomocą śrub dostarczonych w zestawie. Głowica zębatki może być połączona z elementem ruchomym instalacji bezpośrednio lub za pomocą dołączonego łącznika Z-KS2.
Obsługa ręczna
Urządzenie wyposażono w funkcję ręcznego przestawiania, aktywowaną za pomocą przycisku. Po jego wciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną regulację. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany skok
Maksymalny skok siłownika wynoszący 200 mm można precyzyjnie dostosować do wymagań instalacji. Zakres pracy jest ograniczany mechanicznie z krokiem co 20 mm przy użyciu ograniczników Z-AS2, co zapewnia dużą elastyczność konfiguracji.
Wysoka niezawodność
Siłownik gwarantuje niezawodne działanie dzięki wbudowanemu zabezpieczeniu przed przeciążeniem. Nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Sterowanie: | Zamknij/Otwórz, 3-punktowe |
| Skok: | 200 mm |
| Skok: | Maks. 200 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.52 kg |
