SH24A-SR100

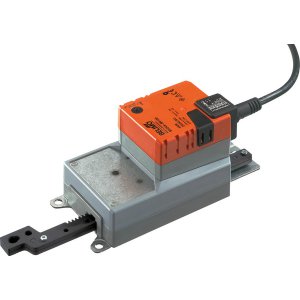

Siłownik liniowy SH24A-SR100 Belimo, 24 V AC/DC, 450 Nm, sterowanie analogowe (2...10 V DC), skok 100 mm, kabel połączeniowy
Producent:
Kod produktu: SH24A-SR100
Napięcie zasilania : AC/DC 24 V
Sterowanie : 2...10 V
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik : 150 s / 100 mm
Sygnał sprzężenia zwrotnego U : 2...10 V

Cechy:

  • Silownik liniowy z zebatka
  • 450 N, 150 s / 100 mm / staly,
  • 24 V AC/DC, Zamknij/Otwórz, 3-punktowe
  • Zakres skoku 0...300 mm
  • IP 54, Reczne przestawianie przy uzyciu przycisku
  • Sterowanie Zamknij/Otwórz / 3-punktowe
  • Przylacza Kabel PCV 1 m
Napięcie zasilania : AC/DC 24 V
Sterowanie : 2...10 V
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik : 150 s / 100 mm
Sygnał sprzężenia zwrotnego U : 2...10 V
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy : 2.5 W
Pobór mocy w stanie spoczynku : 0.4 W
Moc znamionowa : 4.5 VA
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 2.5 W
Dane funkcjonalne
Kierunek ruchu - silnik : możliwość wybierania przełącznikiem
Ręczne przestawianie : przyciskiem, z możliwością blokady
Poziom mocy akustycznej – silnik : 52 dB(A)
Impedancja wejściowa : 100 kΩ
Uwaga dotycząca napięcia pomiarowego : Maks. 1 mA U
Tolerancja pozycjonowania : ±5%
Uwaga dotycząca kierunku ruchu : Y = 0 V: przełącznikiem 0 (wysunięty) /
1 (wsunięty)
Siła przesuwu - silnik : 450 N
Skok : Maks. 100 mm, stałe ustawienie
Uwaga dotycząca napięcia pomiarowego U : Maks. 1 mA
Bezpieczeństwo
Klasa ochronności UL : Klasa zasilania 2 wg UL
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony NEMA/UL : NEMA 2
Enclosure : UL, typ obudowy 2
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL : cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02
Certification UL note : The UL marking on the actuator depends on the production site, the device is UL-compliant in any case
Zasada działania : Type 1
Odporność na impulsy napięciowe - : 0.8 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska : 3
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu : bezobsługowy
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa : 1.1 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Kategoria dokumentu : bezobsługowy
Źródło zasilania UL : Class 2 Supply
UL Approval : cULus wg UL60730-1A, UL 60730-2-14 oraz
CAN/CSA E60730-1
Oznaczenie UL na siłowniku zależy od miejsca
produkcji, urządzenie w każdym przypadku
jest zgodne ze standardem UL
Badanie higieniczne : Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01,
przystosowane do mycia i dezynfekcji,
niskoemisyjne
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Akcesoria mechaniczne
Akcesoria elektryczne
