NM24A-VST-RE

Kod produktu: NM24A-VST-RE

Moment obrotowy:	10 Nm
Napięcie zasilania:	AC/DC 24 V
Czas ruchu:	120 s / 90°
Przyłącze mechaniczne:	Zacisk uniwersalny 8...26.7 mm
Połączenie elektryczne:	Kabel 0.5 m ze złączem wtykowym VST
Kategoria ochronna:	IP54

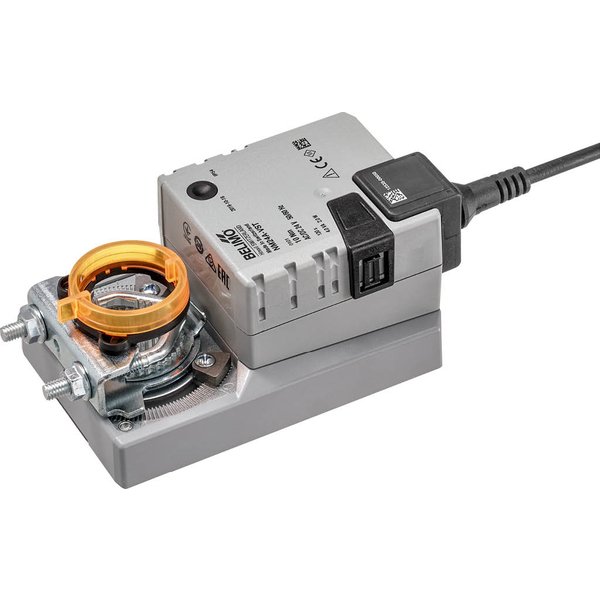

Siłownik obrotowy NM24A-VST-RE to uniwersalne rozwiązanie VAV, stworzone z myślą o modernizacji instalacji budynkowych. Jest to gotowy do podłączenia siłownik obrotowy, przeznaczony do precyzyjnego przestawiania przepustnic w jednostkach VAV i CAV.

Główne cechy produktu

Przeznaczony do przepustnic powietrza o powierzchni do ok. 2 m².
Mocny silnik o momencie obrotowym 10 Nm.
Zasilany napięciem znamionowym AC/DC 24 V.
Sterowanie odbywa się za pomocą interfejsu komunikacyjnego PP.
Regulowany kąt obrotu: Maksymalny kąt obrotu wynosi 95°, z możliwością zmniejszenia po obu stronach przy użyciu nastawialnych ograniczników mechanicznych.
Ręczne przestawianie: Możliwość ręcznego przestawiania za pomocą przycisku, z opcją blokady.
Cicha praca: Poziom mocy akustycznej silnika to zaledwie 35 dB(A).
Uniwersalny zacisk montażowy: Kompatybilny z wałami o średnicy 8...26.7 mm.
Wskaźnik położenia: Mechaniczny, podłączany, ułatwiający kontrolę.
Wysoka klasa ochrony: Obudowa o kategorii ochronnej IP54, zapewniająca odporność na pył i zachlapanie.
Klasa ochronności III (Napięcie bezpieczne - niskie SELV).
Możliwość dopasowania zakresu położeń poprzez uruchomienie funkcji adaptacji (na VRU-..-BAC przyciskiem lub za pomocą aplikacji Belimo Assistant).

Dane techniczne

Pobór mocy - praca: 2 W
Pobór mocy w stanie spoczynku: 0.4 W
Moc znamionowa: 4 VA
Czas ruchu - silnik: 120 s / 90°.
Temperatura otoczenia pracy: -30...50°C.
Maksymalna wilgotność otoczenia: 95% wilgotności względnej, bez kondensacji.
Masa: 0.66 kg.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Kabel 0.5 m ze złączem wtykowym VST
Praca równoległa:	Nie
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Regulowany kierunek ruchu:	Dla VRU-..-BAC z aplikacją Belimo Assistant
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	120 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Różne dopasowania zakresu położeń:	Uruchamianie funkcji na VRU-..-BAC przez naciśnięcie przycisku „Adaptacja” lub za pomocą aplikacji Belimo Assistant
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.66 kg
