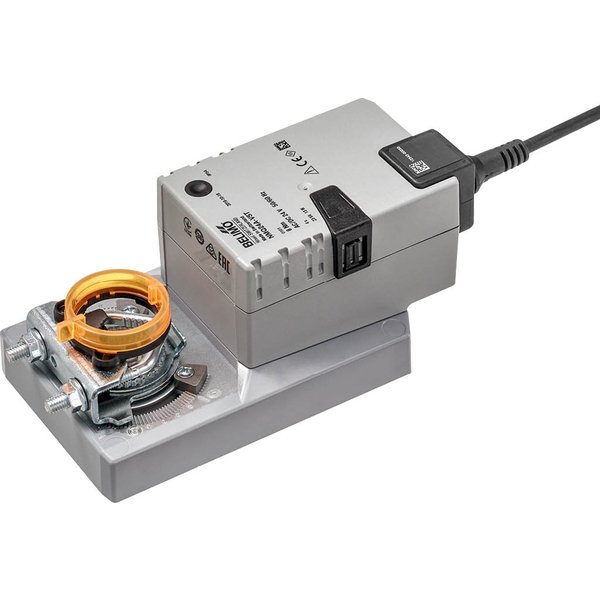

NMQ24A-VST-RE

Kod produktu: NMQ24A-VST-RE

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	8 Nm
Napięcie zasilania:	24 V
Czas ruchu:	4 s / 90°
Przyłącze mechaniczne:	Zacisk uniwersalny 8...26.7 mm
Połączenie elektryczne:	Kabel 0.5 m ze złączem wtykowym VST
Kategoria ochronna:	IP54

NMQ24A-VST-RE to uniwersalny siłownik obrotowy w wersji VAV, zaprojektowany do modernizacji i gotowy do podłączenia. Przeznaczony jest do precyzyjnego przestawiania przepustnic w jednostkach VAV i CAV w instalacjach budynkowych.

Główne cechy produktu:

Idealny do przepustnic powietrza o powierzchni do około 2 m².
Wysoki moment obrotowy silnika wynoszący 8 Nm zapewnia niezawodne działanie.
Zasilanie uniwersalnym napięciem znamionowym AC/DC 24 V.
Sterowanie odbywa się za pomocą interfejsu komunikacyjnego PP.
Szybki czas ruchu silnika: 4 sekundy (dla 90°).
Regulowany kierunek ruchu (dla VRU-..-BAC z aplikacją Belimo Assistant).
Możliwość ręcznego przestawiania za pomocą przycisku, z opcją blokady.
Maksymalny kąt obrotu wynoszący 95°, z możliwością precyzyjnego zmniejszania po obu stronach dzięki nastawialnym ogranicznikom mechanicznym.
Funkcja adaptacji zakresu położeń uruchamiana przyciskiem „Adaptacja” na VRU-..-BAC lub za pomocą aplikacji Belimo Assistant.
Uniwersalny zacisk mechaniczny o średnicy 8...26.7 mm ułatwia montaż.
Posiada mechaniczny, podłączany wskaźnik położenia.
Charakteryzuje się wysoką klasą ochronności III (Napięcie bezpieczne - niskie SELV) oraz stopniem ochrony obudowy IP54.
Zgodność elektromagnetyczna potwierdzona oznakowaniem CE (zgodnie z 2014/30/WE).
Produkt bezobsługowy, co minimalizuje wymagania konserwacyjne.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	13 W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	23 VA
Prąd rozruchowy (Imax):	20.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 0.5 m ze złączem wtykowym VST
Praca równoległa:	Nie
Dane funkcjonalne
Moment obrotowy - silnik:	8 Nm
Regulowany kierunek ruchu:	Dla VRU-..-BAC z aplikacją Belimo Assistant
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	4 s / 90°
Poziom mocy akustycznej – silnik:	56 dB(A)
Różne dopasowania zakresu położeń:	Uruchamianie funkcji na VRU-..-BAC przez naciśnięcie przycisku „Adaptacja” lub za pomocą aplikacji Belimo Assistant
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...40°C [-22...104°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.93 kg
