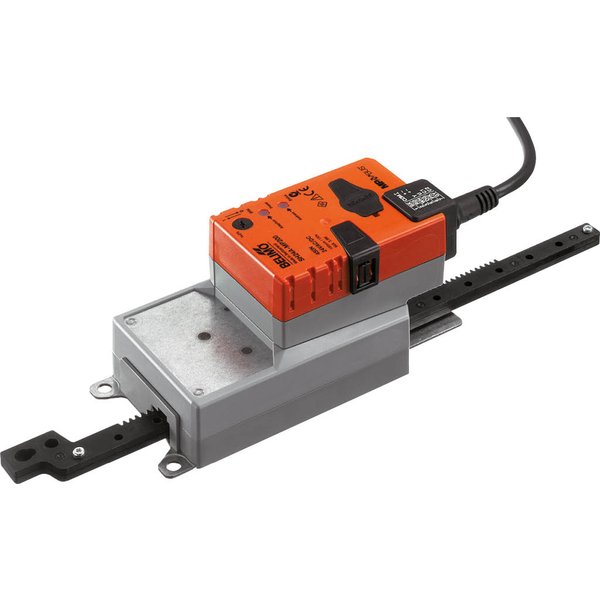

SH24A-MOD200

Siłownik liniowy, 450 N, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (150...600 s / 100 mm), Skok 200 mm, IP54

Kod produktu: SH24A-MOD200

Rodzaj ruchu:	Liniowy
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik liniowy SH24A-MOD200 z interfejsem komunikacyjnym

Siłownik liniowy SH24A-MOD200 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza (o powierzchni do ok. 3 m²) oraz zaworami suwakowymi odcinającymi w nowoczesnych instalacjach budynkowych. Dzięki sile przesuwu 450 N oraz zasilaniu napięciem AC/DC 24 V, siłownik zapewnia niezawodną pracę w zróżnicowanych warunkach.

Urządzenie wyróżnia się elastycznością sterowania – może pracować w trybie analogowym lub być zintegrowane z systemami automatyki budynkowej za pośrednictwem szyny komunikacyjnej BACnet MS/TP, Modbus RTU lub MP-Bus. Maksymalny skok wynoszący 200 mm jest regulowany w krokach co 20 mm, co pozwala na dokładne dopasowanie do specyfiki danej instalacji.

Główne cechy i zalety produktu

Wszechstronna komunikacja: Siłownik jest wyposażony w zintegrowany interfejs, który obsługuje protokoły BACnet MS/TP, Modbus RTU oraz MP-Bus. Umożliwia to odbieranie cyfrowych sygnałów sterujących i wysyłanie informacji zwrotnych o stanie urządzenia.
Integracja z czujnikami: Możliwe jest podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub zestyku). Siłownik przetwarza jego sygnał na postać cyfrową i udostępnia go w sieci komunikacyjnej, co upraszcza architekturę systemu.
Elastyczna konfiguracja: Urządzenie posiada fabryczne ustawienia dostosowane do większości standardowych zastosowań. Indywidualne parametry można łatwo modyfikować przy użyciu aplikacji Belimo Assistant 2.
Tryb hybrydowy: Siłownik może być sterowany standardowym sygnałem analogowym, jednocześnie udostępniając dane o swoim położeniu i statusie poprzez sieć Modbus lub BACnet.
Prosty montaż bezpośredni: Montaż jest szybki i łatwy dzięki dołączonym do zestawu śrubom, które pozwalają na bezpośrednie przymocowanie siłownika do elementów systemu wentylacyjnego.
Sterowanie ręczne: Mechanizm ręcznego przestawiania za pomocą przycisku pozwala na łatwą obsługę serwisową. Przycisk można zablokować w pozycji wciśniętej, aby utrzymać przekładnię wysprzęgloną.
Mechaniczna regulacja skoku: Skok siłownika można precyzyjnie ograniczyć po obu stronach za pomocą mechanicznych ograniczników, dostosowując zakres roboczy w krokach co 20 mm.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Automatyczna adaptacja i synchronizacja: Po pierwszym uruchomieniu siłownik wykonuje synchronizację do pozycji podstawowej. Funkcja adaptacji pozwala na automatyczne wykrycie mechanicznych punktów końcowych, zapewniając precyzyjne działanie w całym zakresie ruchu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	450 N
Siła przesuwu obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	Maks. 200 mm, regulacja z krokiem 20 mm
Ograniczenie skoku:	możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 100 mm
Regulowany czas ruchu:	150...600 s / 100 mm
Poziom mocy akustycznej – silnik:	52 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1. Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.2 kg
