UM230Y-F-L.1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 1 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Wtyczka przyłączeniowa |
| Kategoria ochronna: | IP20 |

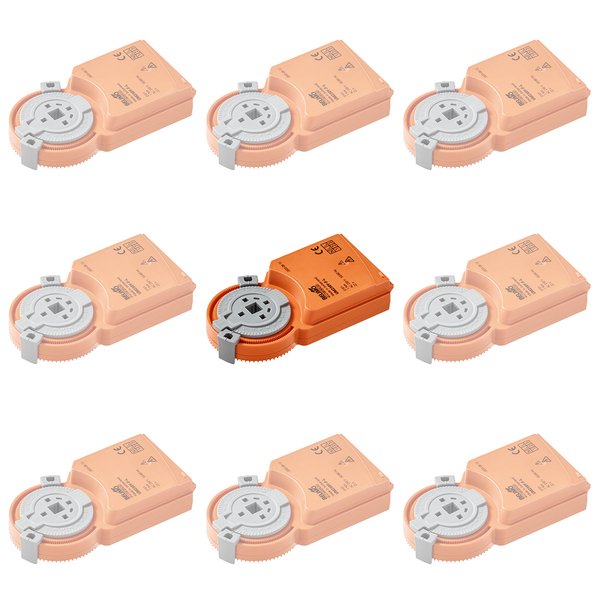

Siłownik do przepustnic UM230Y-F-L
Siłownik UM230Y-F-L jest komponentem przeznaczonym do montażu fabrycznego przez producentów sprzętu (OEM) w instalacjach budynkowych. Służy do sterowania przepustnicami powietrza o powierzchni do około 0,2 m². Urządzenie jest zasilane napięciem znamionowym AC 100...240 V i oferuje sterowanie typu Otwórz/Zamknij lub 3-punktowe.
Siłownik generuje moment obrotowy silnika na poziomie 1 Nm. Montaż na osi przepustnicy odbywa się za pomocą połączenia kształtowego o wymiarach 8x8 mm.
Kluczowe właściwości produktu
- Prosty montaż bezpośredni: Siłownik montowany jest bezpośrednio na osi przepustnicy i zabezpieczany za pomocą dołączonego zacisku chroniącego przed obracaniem.
- Regulowany kąt obrotu: Kąt pracy urządzenia można precyzyjnie dostosować za pomocą ograniczników mechanicznych.
- Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Ważne informacje
Produkt jest przeznaczony do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jest to podzespół do fabrycznego montażu, a za ochronę przed dotykiem części pod napięciem odpowiada producent finalnego urządzenia. Siłownik jest bezobsługowy. Istnieje możliwość równoległego podłączenia kilku siłowników (należy sprawdzić dane eksploatacyjne).
Uwaga: Złącze wtykowe po stronie kabla nie jest objęte zakresem dostawy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 4.5 VA |
| Przyłącze zasilania / sterowania: | Wtyczka przyłączeniowa (Złącze wtykowe po stronie kabla nieobjęte zakresem dostawy) |
| Connection plug: | Złącze Molex Mini-Fit Jr. 39303035 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Kierunek ruchu - silnik: | obrót w lewo |
| Uwaga dotycząca kierunku ruchu: | Patrz „Połączenia elektryczne” (tabela w schematach połączeń) |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | 0...287.5° |
| Uwaga dotycząca kąta obrotu: | może być zmniejszany przy użyciu nastawialnego ogranicznika mechanicznego 315° z jednym zaciskiem ogranicznika zamocowanym na siłowniku Bez ogranicznika: nieskończony |
| Czas ruchu - silnik: | 22 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Nie |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | 0, izolacja podstawowa |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cURus according to UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.09 kg |
