UM230Y-L.1

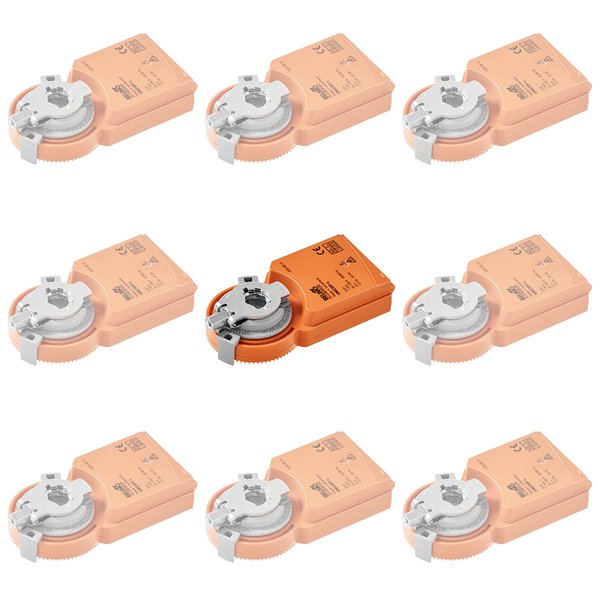

Siłownik do przepustnic UM230Y-L

Kompaktowy siłownik przeznaczony do montażu w urządzeniach wentylacyjnych i klimatyzacyjnych przez producentów sprzętu. Idealnie nadaje się do sterowania przepustnicami powietrza o powierzchni dochodzącej do 0.2 m². Urządzenie generuje moment obrotowy 1 Nm i jest przystosowane do pracy z napięciem zasilania AC 100...240 V. Sterowanie może odbywać się w trybie Zamknij/Otwórz lub 3-punktowym.

Kluczowe cechy produktu

• Prosty montaż bezpośredni: Siłownik montuje się bezpośrednio na osi przepustnicy o średnicy od 6 do 12,7 mm przy użyciu uniwersalnego zacisku. Do zabezpieczenia przed obrotem służy specjalny zacisk (uwaga: zacisk Z-ARCM nie jest częścią zestawu).
• Regulowany kąt obrotu: Kąt pracy siłownika można łatwo dostosować za pomocą mechanicznych ograniczników, co pozwala na precyzyjne ustawienie pozycji przepustnicy.
• Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.

Instalacja i podłączenie

Siłownik UM230Y-L jest wyposażony w złącze wtykowe typu Molex Mini-Fit Jr. ułatwiające podłączenie. Należy pamiętać, że złącze wtykowe po stronie kabla zasilającego nie jest objęte zakresem dostawy. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy przy tym zweryfikować dane eksploatacyjne.

Urządzenie zostało zaprojektowane jako podzespół do fabrycznego montażu w sprzęcie HVAC. Producent systemu jest odpowiedzialny za zapewnienie odpowiedniej ochrony przed dotknięciem części pod napięciem.

Uwagi dotyczące bezpieczeństwa

Ze względu na pracę z napięciem sieciowym, wszelkie prace montażowe i podłączeniowe muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia. Siłownik jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie jest bezobsługowe i nie może być otwierane przez użytkownika.
