UM230Y-R.1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 1 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Wtyczka przyłączeniowa |
| Kategoria ochronna: | IP20 |

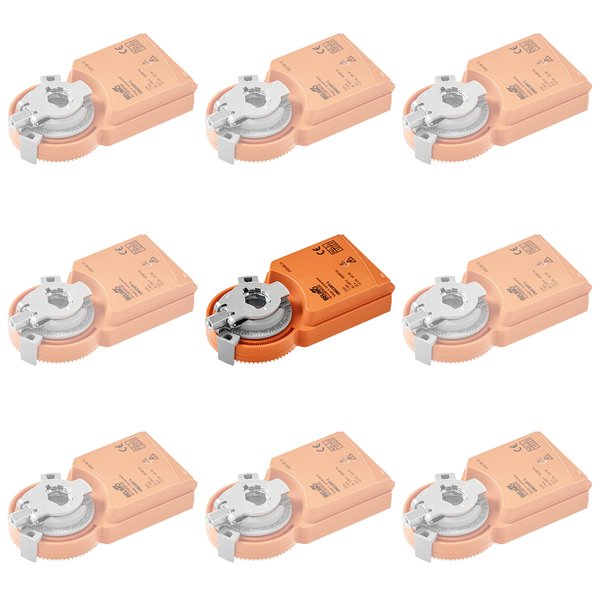

Siłownik do przepustnic UM230Y-R
Kompaktowy siłownik obrotowy zaprojektowany z myślą o sterowaniu przepustnicami powietrza w instalacjach budynkowych. Jest to rozwiązanie dedykowane dla producentów sprzętu, do fabrycznego montażu w urządzeniach wentylacyjnych i klimatyzacyjnych.
Najważniejsze cechy:
- Przeznaczony do przepustnic powietrza o powierzchni do ok. 0,2 m².
- Generuje moment obrotowy silnika na poziomie 1 Nm.
- Zasilany napięciem znamionowym w szerokim zakresie AC 100...240 V.
- Umożliwia sterowanie w trybie Zamknij/Otwórz lub 3-punktowe.
- Wyposażony w złącze wtykowe dla ułatwienia instalacji elektrycznej.
Prosty montaż bezpośredni
Instalacja siłownika odbywa się bezpośrednio na osi przepustnicy (o średnicy od 6 do 12,7 mm) za pomocą uniwersalnego zacisku. Urządzenie jest następnie zabezpieczane przed obrotem przy użyciu wspornika.
Regulowany kąt obrotu
Kąt obrotu można w prosty sposób dostosować do potrzeb, wykorzystując do tego celu mechaniczne ograniczniki.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu punktu krańcowego, co gwarantuje bezpieczną i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 4.5 VA |
| Przyłącze zasilania / sterowania: | Wtyczka przyłączeniowa (Złącze wtykowe po stronie kabla nieobjęte zakresem dostawy) |
| Connection plug: | Złącze Molex Mini-Fit Jr. 39303035 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Kierunek ruchu - silnik: | obrót w prawo |
| Uwaga dotycząca kierunku ruchu: | Patrz „Połączenia elektryczne” (tabela w schematach połączeń) |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | 0...185° |
| Uwaga dotycząca kąta obrotu: | może być zmniejszany przy użyciu nastawialnego ogranicznika mechanicznego |
| Czas ruchu - silnik: | 22 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Nie |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | 0, izolacja podstawowa |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cURus according to UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.12 kg |
