UM24Y-L.1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 1 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Wtyczka przyłączeniowa |
| Kategoria ochronna: | IP20 |

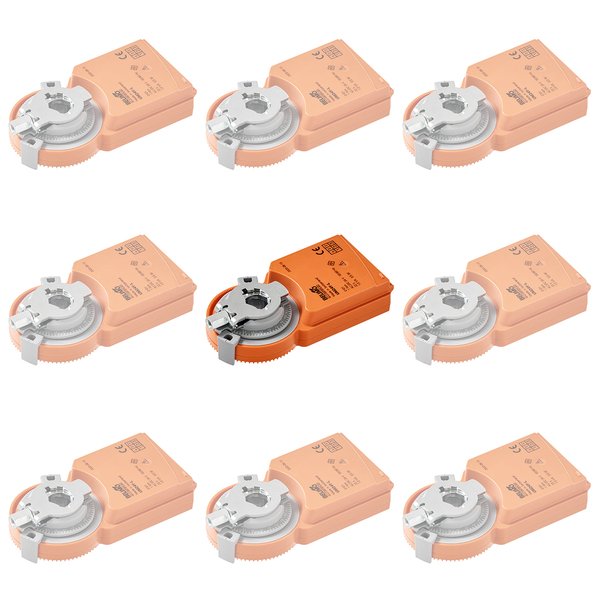

Siłownik do przepustnic UM24Y-L
Siłownik obrotowy UM24Y-L to komponent zaprojektowany z myślą o producentach urządzeń (OEM) i przeznaczony do sterowania przepustnicami powietrza w instalacjach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 0,2 m². Urządzenie jest zasilane bezpiecznym, niskim napięciem i sterowane sygnałem Zamknij/Otwórz lub 3-punktowym.
Główne cechy produktu:
- Moment obrotowy 1 Nm zapewniający skuteczne sterowanie.
- Uniwersalne zasilanie napięciem znamionowym AC/DC 24 V.
- Elastyczne opcje sterowania: Zamknij/Otwórz oraz 3-punktowe.
- Wyposażony w zintegrowane złącze wtykowe ułatwiające podłączenie (złącze po stronie kabla nie jest częścią zestawu).
Prosty i szybki montaż
Montaż siłownika odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku, który pasuje do osi o średnicy od 6 do 12,7 mm. Urządzenie jest dodatkowo zabezpieczane przed obrotem za pomocą dołączonego zacisku.
Niezawodność i precyzja działania
Urządzenie gwarantuje wysoką niezawodność dzięki wbudowanemu zabezpieczeniu przed przeciążeniem. Siłownik nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Kąt obrotu można precyzyjnie regulować za pomocą dołączonych mechanicznych ograniczników.
Zawartość zestawu
W zestawie znajduje się zacisk ogranicznika. Zacisk zabezpieczający przed obracaniem (Z-ARCM) nie wchodzi w skład dostawy i jest dostępny jako akcesorium.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 2 VA |
| Przyłącze zasilania / sterowania: | Wtyczka przyłączeniowa (Złącze wtykowe po stronie kabla nieobjęte zakresem dostawy) |
| Connection plug: | Złącze Molex Mini-Fit Jr. 39303035 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Kierunek ruchu - silnik: | obrót w lewo |
| Uwaga dotycząca kierunku ruchu: | Patrz „Połączenia elektryczne” (tabela w schematach połączeń) |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | 0...185° |
| Uwaga dotycząca kąta obrotu: | może być zmniejszany przy użyciu nastawialnego ogranicznika mechanicznego |
| Czas ruchu - silnik: | 22 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Nie |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cURus according to UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.12 kg |
