UM24Y-R.1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 1 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Wtyczka przyłączeniowa |
| Kategoria ochronna: | IP20 |

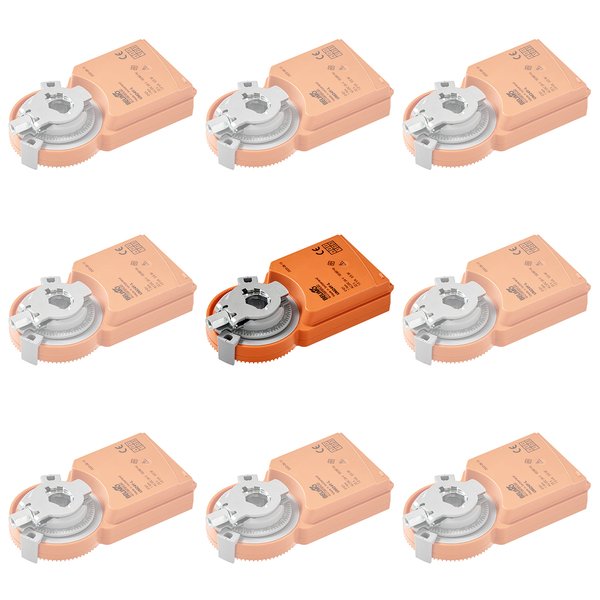

Siłownik do przepustnic powietrza UM24Y-R
Kompaktowy siłownik obrotowy UM24Y-R, zaprojektowany specjalnie dla producentów sprzętu do instalacji budynkowych. Jest idealnym rozwiązaniem do sterowania przepustnicami powietrza o powierzchni dochodzącej do 0,2 m². Urządzenie jest zasilane napięciem AC/DC 24 V i obsługuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe.
Kluczowe cechy produktu
- Łatwy montaż bezpośredni: Siłownik montuje się bezpośrednio na osi przepustnicy (o średnicy 6 do 12,7 mm) za pomocą uniwersalnego zacisku. Dołączony do zestawu zacisk zabezpieczający przed obracaniem zapewnia stabilność całej konstrukcji.
- Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do wymagań instalacji dzięki zastosowaniu mechanicznych ograniczników.
- Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.
Wskazówki dotyczące sterowania 3-punktowego
W celu zwiększenia precyzji pozycjonowania w zastosowaniach ze sterowaniem 3-punktowym w pętli otwartej, zalecana jest minimalna długość impulsu wynosząca 1 sekundę. Aby ograniczyć oscylacje w systemach z pętlą zamkniętą, można skonfigurować długość impulsu na 0,5 sekundy.
Ważne informacje instalacyjne
Urządzenie jest podzespołem przeznaczonym do fabrycznego montażu w gotowym sprzęcie. Jego zastosowanie jest przewidziane wyłącznie w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez wykwalifikowany personel. Należy pamiętać, że złącze wtykowe po stronie kabla nie jest objęte zakresem dostawy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 2 VA |
| Przyłącze zasilania / sterowania: | Wtyczka przyłączeniowa (Złącze wtykowe po stronie kabla nieobjęte zakresem dostawy) |
| Connection plug: | Złącze Molex Mini-Fit Jr. 39303035 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Kierunek ruchu - silnik: | obrót w prawo |
| Uwaga dotycząca kierunku ruchu: | Patrz „Połączenia elektryczne” (tabela w schematach połączeń) |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | 0...185° |
| Uwaga dotycząca kąta obrotu: | może być zmniejszany przy użyciu nastawialnego ogranicznika mechanicznego |
| Czas ruchu - silnik: | 22 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Nie |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cURus according to UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.12 kg |
