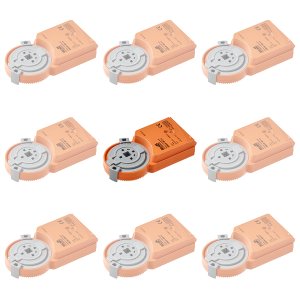

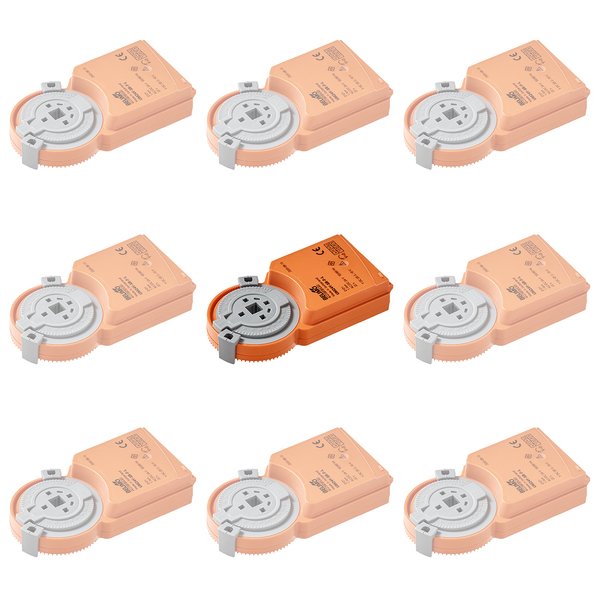

UM24Y-SR-F-L.1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 1 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Wtyczka przyłączeniowa |
| Kategoria ochronna: | IP20 |
Analogowy siłownik do przepustnic UM24Y-SR-F-L
Siłownik analogowy UM24Y-SR-F-L to komponent stworzony z myślą o producentach urządzeń dla instalacji budynkowych. Jest idealnym rozwiązaniem do sterowania przepustnicami powietrza, których powierzchnia nie przekracza około 0.2 m².
Najważniejsze parametry
- Moment obrotowy: 1 Nm
- Zasilanie: Napięcie znamionowe AC/DC 24 V
- Sterowanie: Analogowe, sygnałem 2...10 V
- Sygnał zwrotny: Potwierdzenie pozycji w zakresie 2...10 V
- Montaż na osi: Połączenie kształtowe 8x8 mm
Kluczowe cechy i funkcje
Precyzyjne sterowanie i informacja zwrotna
Siłownik reaguje na standardowy sygnał sterujący 2...10 V, precyzyjnie ustawiając się w żądanej pozycji. Dodatkowo, generuje napięcie pomiarowe (U), które elektrycznie informuje o aktualnym położeniu przepustnicy (w zakresie 0-100%) i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników.
Prosty montaż bezpośredni
Siłownik montowany jest bezpośrednio na osi przepustnicy. Kąt obrotu można łatwo dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania
Urządzenie jest w pełni zabezpieczone przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, gwarantując bezpieczną i długotrwałą pracę.
Adaptacyjna synchronizacja
Siłownik posiada funkcję ukrytej synchronizacji. Gdy sygnał sterujący spadnie poniżej DC 2,1 V, urządzenie przeprowadza synchronizację przy dolnym ograniczniku. Zapewnia to, że zakres sygnału sterującego zawsze odpowiada faktycznemu zakresowi ruchu przepustnicy, co zwiększa precyzję działania w czasie bieżącej pracy.
Zawartość opakowania
- Siłownik UM24Y-SR-F-L
- Zacisk ogranicznika
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 2.5 VA |
| Przyłącze zasilania / sterowania: | Wtyczka przyłączeniowa (Złącze wtykowe po stronie kabla nieobjęte zakresem dostawy) |
| Connection plug: | Złącze Molex Mini-Fit Jr. 39303045 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | obrót w lewo |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: lewy ogranicznik, położenie 0 |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | 95°, stałe ustawienie |
| Czas ruchu - silnik: | 22 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Nie |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Enclosure: | UL, typ obudowy 1 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cURus according to UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.09 kg |
