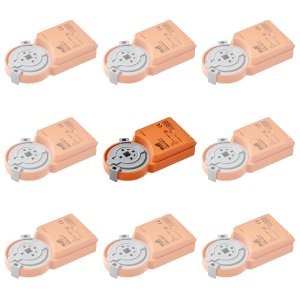

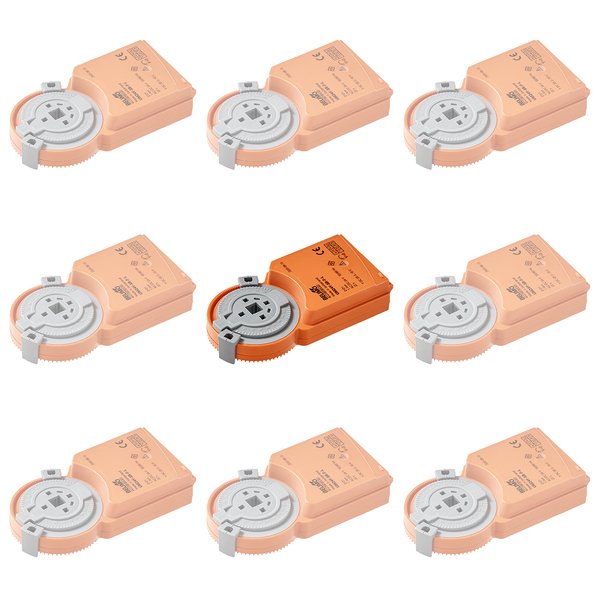

Analogowy siłownik przepustnicy UM24Y-SR-F-R

Model UM24Y-SR-F-R to analogowy siłownik, stworzony z myślą o producentach sprzętu do instalacji budynkowych. Jest to komponent przeznaczony do montażu fabrycznego w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Idealnie sprawdza się w sterowaniu przepustnicami powietrza, których powierzchnia nie przekracza około 0,2 m².

Urządzenie pracuje z momentem obrotowym silnika wynoszącym 1 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą połączenia kształtowego 8x8 mm.

Kluczowe cechy i funkcjonalność

• Sterowanie i sygnał zwrotny: Siłownik jest sterowany za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Dodatkowo, udostępnia sygnał sprzężenia zwrotnego w tym samym zakresie, który precyzyjnie informuje o aktualnym położeniu przepustnicy i może służyć jako sygnał zadany dla innych siłowników.
• Wysoka niezawodność działania: Produkt posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Regulowany kąt obrotu: Kąt obrotu można w prosty sposób regulować przy użyciu mechanicznych ograniczników, dostosowując zakres pracy do wymagań instalacji.
• Ukryta synchronizacja: Siłownik posiada funkcję automatycznej synchronizacji. Jeśli podczas pracy osiągnie dolny ogranicznik (przy sygnale poniżej 2,1 V DC), kalibruje swój zakres, aby sygnał sterujący precyzyjnie odpowiadał efektywnemu zakresowi ruchu.

Ważne uwagi dotyczące instalacji

Urządzenie jest przeznaczone wyłącznie do zastosowań w stacjonarnych systemach HVAC i nie może być używane w środkach transportu. Nie jest przystosowane do pracy w środowiskach korozyjnych ani w miejscach narażonych na działanie substancji chemicznych. Montaż musi być wykonany przez wykwalifikowany personel zgodnie z obowiązującymi normami. Możliwe jest równoległe połączenie kilku siłowników, jednak należy przy tym zweryfikować dane eksploatacyjne.
