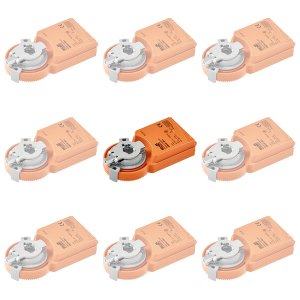

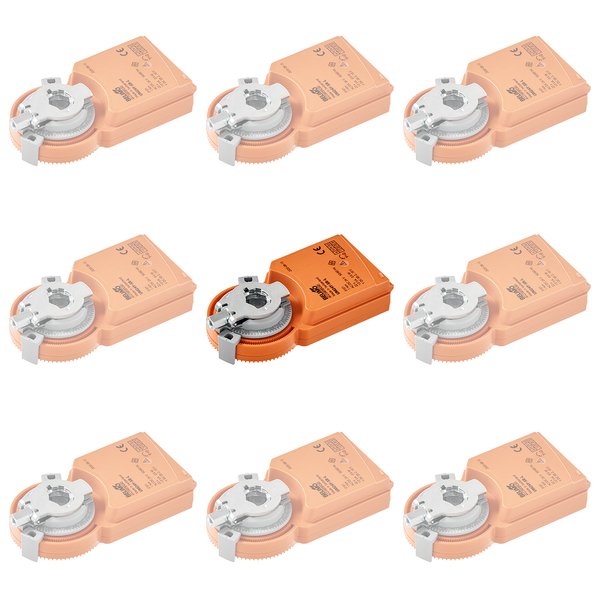

UM24Y-SR-R.1

Analogowy siłownik do przepustnic UM24Y-SR-R

Siłownik analogowy zaprojektowany z myślą o producentach urządzeń (OEM) przeznaczonych do instalacji budynkowych. Jest to idealne rozwiązanie do sterowania przepustnicami powietrza, wyposażone w złącze wtykowe ułatwiające integrację.

Kluczowe parametry

• Przeznaczony do przepustnic powietrza o powierzchni do około 0,2 m².
• Moment obrotowy silnika wynoszący 1 Nm.
• Zasilanie napięciem znamionowym AC/DC 24 V.
• Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V.
• Wyposażony w sygnał sprzężenia zwrotnego 2...10 V do informowania o aktualnym położeniu.

Cechy i funkcje produktu

Tryb pracy

Siłownik precyzyjnie dostosowuje swoje położenie w odpowiedzi na standardowy sygnał sterujący 0...10 V. Dodatkowo, napięcie pomiarowe U (sygnał zwrotny) umożliwia elektryczne odczytanie pozycji przepustnicy w zakresie 0...100% i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników w instalacji.

Prosty montaż bezpośredni

Urządzenie montuje się bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) przy pomocy uniwersalnego zacisku. Do zabezpieczenia przed obrotem służy dedykowany zacisk (uwaga: zacisk zabezpieczający Z-ARCM nie jest częścią zestawu i należy go nabyć osobno).

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.

Wysoka niezawodność

Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje jego długą i bezawaryjną pracę.

Ukryta synchronizacja

W trakcie normalnej pracy, gdy siłownik osiąga dolny ogranicznik przy sygnale sterującym DC 2 V, automatycznie przeprowadza synchronizację. Zapewnia to, że zakres sygnału sterującego odpowiada efektywnemu zakresowi ruchu, co zwiększa precyzję działania.

Wskazówki dotyczące bezpieczeństwa i instalacji

Urządzenie jest podzespołem przeznaczonym do fabrycznego montażu w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Instalacja musi być wykonana przez wykwalifikowany personel zgodnie z obowiązującymi normami. Siłownik nie jest przeznaczony do użytku w środowiskach korozyjnych ani w środkach transportu powietrznego. Zasilanie powinno być realizowane poprzez transformator bezpieczeństwa. Należy pamiętać, że złącze wtykowe po stronie kabla nie jest objęte zakresem dostawy.
