NFG-S2-L

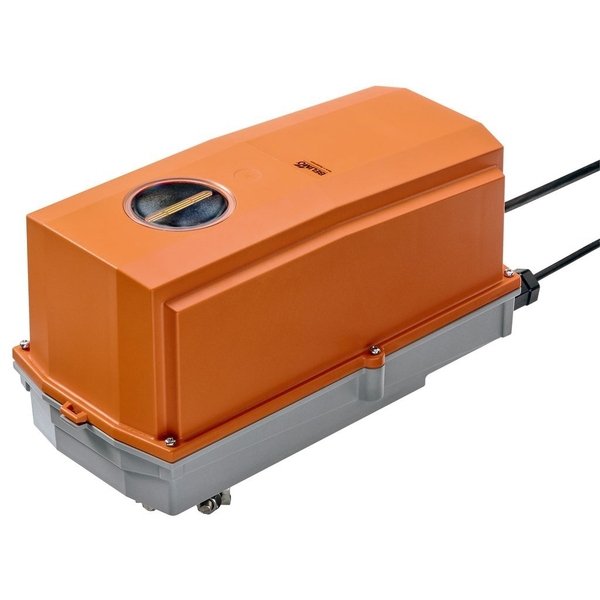

Siłownik obrotowy do zastosowań na zewnątrz NFG-S2-L Belimo, ze sprężyną powrotną, 24...240 V AC lub 24...125 V DC, 10 Nm, sterowanie 2-punktowe, 2 styki pomocnicze SPDT, IP66/NEMA4
Producent: Belimo
Kod produktu: NFG-S2-L
| Moment obrotowy Nm : | 10 Nm |
| Napięcie zasilania : | AC 24...240 V / DC 24...125 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Czas ruchu - silnik : | 75 s / 90° |
| Styk pomocniczy : | 2x SPDT, 1x 10% / 1x 11...100% |
| Przyłącze mechaniczne : | Zacisk uniwersalny 12...26.7 mm |
| Kąt obrotu : | Maks. 95° |
| Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Cechy:
- Silownik ze sprezyna powrotna
- 10 Nm, 75 s / 95°, 95°
- 24...240 V AC / 24...125 V DC, Zamknij/Otwórz, 2 x SPDT
- IP 66 NEMA4, Reczne przestawianie ze zintegrowanym zatrzymaniem pozycji
- Czas ruchu - spr. powrotna < 20 s
- Przylacza kabel FRNC, dlugosc 1 m
- Styk pomocniczy 2 zintegrowane
- Moc znamionowa 1 mA ... 3 (0,5) A, 250 V AC
- Zabierak osi Zacisk uniwersalny
- Ogranicznik kata obrotu ustawiany recznie
| Moment obrotowy Nm : | 10 Nm |
| Napięcie zasilania : | AC 24...240 V / DC 24...125 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Czas ruchu - silnik : | 75 s / 90° |
| Styk pomocniczy : | 2x SPDT, 1x 10% / 1x 11...100% |
| Przyłącze mechaniczne : | Zacisk uniwersalny 12...26.7 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...264 V / DC 21.6...137.5 V |
| Pobór mocy w stanie spoczynku : | 2.5 W |
| Moc znamionowa : | 9.5 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Obciążalność styku pomocniczego : | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze styku pomocniczego : | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Pobór mocy - praca : | 6W |
| Dane funkcjonalne | |
| Ręczne przestawianie : | przy użyciu korby i przełącznika blokady |
| Uwaga dotycząca kąta obrotu : | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Poziom mocy akustycznej – silnik : | 45 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Kierunek ruchu - funkcja bezpieczeństwa : | L (ccw) |
| Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
| Trwałość : | Min. 60'000 pozycji bezpiecznych |
| Moment obrotowy - funkcja bezpieczeństwa : | 10 Nm |
| Bezpieczeństwo | |
| Klasa ochronności UL : | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN : | IP66/67 |
| Stopień ochrony NEMA/UL : | NEMA 4X |
| Enclosure : | UL, typ obudowy 4X |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 100% wilgotność wzgl. |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Odporność na impulsy napięciowe - styk : | 2.5 kV pomocniczy |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
| Masa | |
| Masa : | 4.4 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 4 |
| Techniczna karta katalogowa : | NFG-S2-L |
| Kategoria dokumentu : | bezobsługowy |
| Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie |
