CH24-SR-L100.2

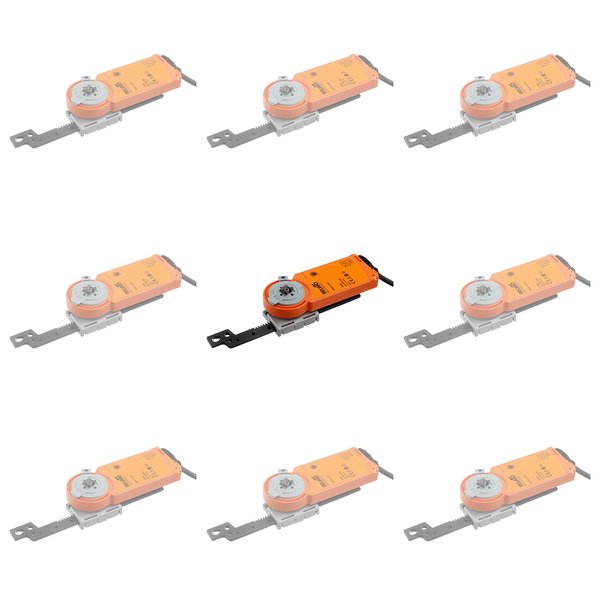

Analogowy siłownik liniowy CH24-SR-L100

Siłownik liniowy CH24-SR-L100 to analogowe urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach HVAC. Idealnie sprawdza się w przypadku przepustnic o powierzchni do około 0,8 m².

Główne cechy i zalety

• Sterowanie i informacja zwrotna: Siłownik jest kontrolowany za pomocą standardowego sygnału 2...10 V DC, a napięcie pomiarowe U dostarcza sygnał zwrotny o aktualnym położeniu (2...10 V), co umożliwia precyzyjne monitorowanie i integrację z innymi urządzeniami.
• Prosty montaż bezpośredni: Urządzenie można łatwo przymocować bezpośrednio do systemu wentylacyjnego za pomocą śrub dołączonych do zestawu.
• Możliwość ręcznego przestawiania: Wbudowana funkcja wysprzęglenia przekładni za pomocą dołączonego magnesu (Z-MA) pozwala na manualną zmianę pozycji siłownika w razie potrzeby.
• Regulowany skok roboczy: Maksymalny skok siłownika wynosi 100 mm. Można go precyzyjnie ograniczać mechanicznie co 20 mm, dostosowując zakres pracy do wymagań instalacji.
• Wysoka niezawodność i bezpieczeństwo: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
• Inteligentna synchronizacja: Urządzenie automatycznie synchronizuje się przy dolnym ograniczniku, gdy sygnał sterujący spadnie poniżej określonego poziomu. Zapewnia to stałą zgodność zakresu sygnału z rzeczywistym zakresem ruchu.

Zastosowanie

Siłownik CH24-SR-L100 jest przeznaczony do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być stosowany na zewnątrz budynków, pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promieniowanie słoneczne.

Instalacja i montaż

Zasilanie urządzenia odbywa się za pomocą napięcia bezpiecznego AC/DC 24 V. Istnieje możliwość równoległego łączenia kilku siłowników, co ułatwia rozbudowę systemu. Montaż jest elastyczny i można go dostosować do warunków. W przypadku instalacji, w których nie występują siły poprzeczne, siłownik można zamocować bezpośrednio do obudowy. Dla zastosowań z potencjalnymi siłami poprzecznymi zalecane jest użycie akcesoriów, takich jak zamocowanie obrotowe (Z-DS1) i łącznik (Z-KS2), aby skompensować nierówności i zapewnić płynną pracę.
