CH24-SR-L60.2

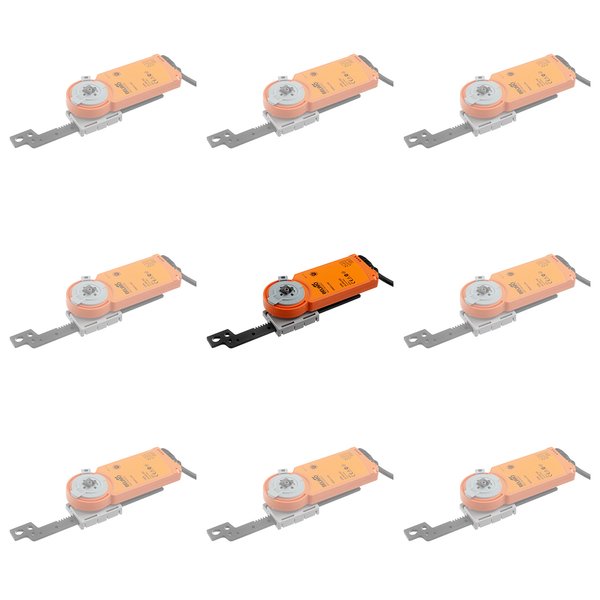

Analogowy siłownik liniowy CH24-SR-L60

Siłownik liniowy CH24-SR-L60 to analogowe urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami oraz zaworami suwakowymi w systemach technicznych budynków, takich jak instalacje wentylacyjne i klimatyzacyjne.

Główne cechy produktu:

• Przeznaczony do przepustnic powietrza o powierzchni do około 0,8 m².
• Generuje siłę przesuwu wynoszącą 125 N.
• Zasilany napięciem znamionowym AC/DC 24 V.
• Umożliwia sterowanie za pomocą sygnału analogowego w zakresie 2...10 V.
• Dostarcza sygnał zwrotny o położeniu w standardzie 2...10 V.
• Posiada regulowany skok do maksymalnie 60 mm, z możliwością ograniczenia co 20 mm.

Precyzyjne sterowanie analogowe

Urządzenie jest kontrolowane przez standardowy sygnał DC w zakresie roboczym 2...10 V, co pozwala na dokładne ustawienie pozycji. Dodatkowo, siłownik generuje napięcie pomiarowe (sygnał zwrotny U), które informuje o aktualnym położeniu (0...100%) i może być wykorzystane do sterowania kolejnymi siłownikami w instalacji.

Prosty montaż bezpośredni

Montaż siłownika jest uproszczony dzięki możliwości bezpośredniego przymocowania go do systemu wentylacyjnego za pomocą dołączonych śrub. Głowica zębatki może być połączona z elementem ruchomym instalacji bezpośrednio lub za pośrednictwem łącznika Z-KS2, który znajduje się w zestawie.

Możliwość ręcznego przestawiania

W sytuacjach serwisowych lub awaryjnych możliwe jest ręczne sterowanie siłownikiem. Wystarczy przyłożyć dołączony do zestawu magnes (Z-MA) w oznaczone na obudowie miejsce, co powoduje wysprzęglenie przekładni i pozwala na swobodną zmianę pozycji.

Regulacja zakresu skoku

Skok roboczy siłownika można precyzyjnie dostosować do wymagań instalacji. Maksymalny skok wynosi 60 mm, jednak można go mechanicznie ograniczać za pomocą ograniczników (Z-AS2) w krokach co 20 mm, co zapewnia dużą elastyczność w zastosowaniach.

Niezawodność i bezpieczeństwo pracy

Siłownik został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.

Funkcja autoadaptacji

Urządzenie wyposażono w inteligentną funkcję synchronizacji. Gdy siłownik osiąga dolny ogranicznik przy sygnale sterującym 2 V, automatycznie dostosowuje swój zakres pracy. Gwarantuje to, że zakres sygnału sterującego zawsze precyzyjnie odpowiada rzeczywistemu zakresowi ruchu, nawet po zmianach mechanicznych.
