CH24-SR-R60.2
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | >150 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

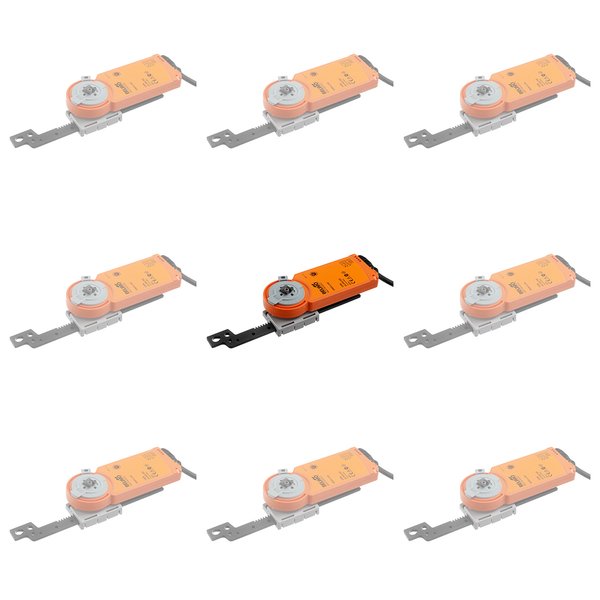

Analogowy siłownik liniowy CH24-SR-R60
Siłownik liniowy CH24-SR-R60 to analogowe urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach technicznych budynków.
Główne zastosowania i cechy
- Przeznaczony do przepustnic powietrza o powierzchni do 0.8 m².
- Generuje siłę przesuwu wynoszącą 125 N.
- Zasilany napięciem znamionowym AC/DC 24 V.
- Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 2...10 V.
- Posiada sygnał zwrotny o pozycji w zakresie 2...10 V.
- Maksymalny skok wynosi 60 mm z możliwością mechanicznej regulacji.
Charakterystyka produktu
Tryb pracy i sterowanie
Siłownik jest kontrolowany standardowym sygnałem nastawczym, co pozwala na precyzyjne ustawienie pozycji w odpowiedzi na sygnał sterujący. Wbudowane napięcie pomiarowe U przekazuje informację o aktualnym położeniu (0...100%), co może być wykorzystane jako sygnał nastawczy dla innych siłowników w systemie.
Prosty montaż
Urządzenie można zamontować bezpośrednio do systemu wentylacyjnego za pomocą dołączonych śrub. Głowica zębatki jest łączona z ruchomym elementem instalacji, co upraszcza i przyspiesza proces instalacji.
Możliwość przestawiania ręcznego
Dzięki zastosowaniu specjalnego magnesu (dołączonego do siłownika) możliwe jest wysprzęglenie przekładni i ręczne ustawienie pozycji siłownika, co jest przydatne podczas instalacji i serwisowania.
Regulacja skoku
Mechaniczny zakres roboczy siłownika można łatwo dostosować. Skok jest regulowany i może być ograniczony po obu stronach za pomocą mechanicznych ograniczników, co zapewnia elastyczność w różnych zastosowaniach.
Wysoka niezawodność i bezpieczeństwo
Siłownik jest w pełni zabezpieczony przed przeciążeniem. Nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Automatyczna synchronizacja
Podczas normalnej pracy siłownik dokonuje automatycznej synchronizacji, gdy osiąga dolny ogranicznik. Zapewnia to, że zakres sygnału sterującego zawsze odpowiada efektywnemu zakresowi ruchu urządzenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 125 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 V: wysunięty |
| Ręczne przestawianie: | przy użyciu magnesu |
| Skok: | Maks. 60 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 380 s / 100 mm |
| Uwaga dotycząca czasu ruchu silnika: | odpowiada 230 s / 60 mm |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.42 kg |
| Liczba opakowań: | Wielopak 20 szt. |
