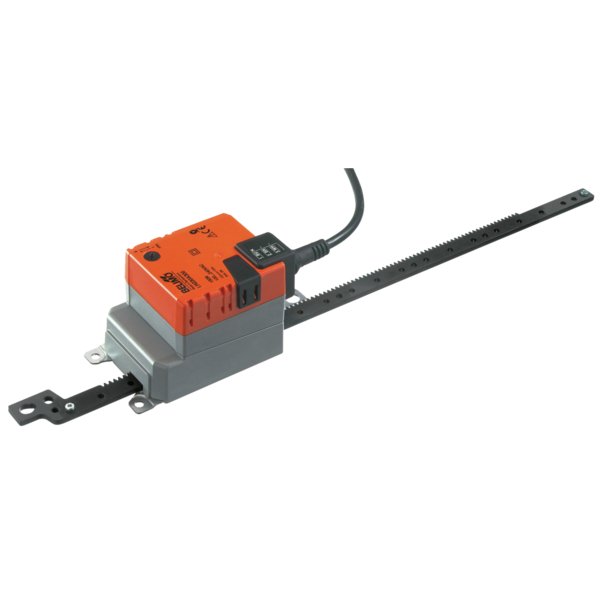

LH230A300
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik liniowy do przepustnic i zaworów suwakowych
Siłownik liniowy LH230A300 został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi odcinającymi, znajdującymi zastosowanie w nowoczesnych instalacjach budynkowych. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 1 m².
Najważniejsze cechy
- Siła przesuwu: 150 N
- Napięcie zasilania: AC 100...240 V
- Typ sterowania: Zamknij/Otwórz lub 3-punktowe
- Maksymalny skok: 300 mm, z możliwością regulacji co 20 mm
Kluczowe funkcje i zalety
Łatwy montaż bezpośredni
Prosty montaż bezpośredni jest możliwy dzięki dołączonym do zestawu śrubom, które pozwalają na przytwierdzenie siłownika do systemu wentylacyjnego. Głowica zębatki może być połączona z ruchomym elementem instalacji bezpośrednio lub za pomocą dostarczonego łącznika Z-KS2.
Przestawianie ręczne
Wbudowany przycisk pozwala na ręczne sterowanie siłownikiem. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, a dla wygody użytkowania istnieje możliwość jego zablokowania w pozycji wciśniętej.
Regulowany skok
Mechaniczne ograniczniki pozwalają na precyzyjne dostosowanie skoku roboczego. Zakres ruchu zębatki można ograniczać po obu stronach z krokiem co 20 mm, co zapewnia elastyczność w dopasowaniu urządzenia do konkretnych wymagań instalacji.
Wysoka niezawodność działania
Urządzenie gwarantuje wysoką niezawodność dzięki wbudowanemu zabezpieczeniu przed przeciążeniem. Siłownik zatrzymuje się automatycznie po osiągnięciu punktu krańcowego, co eliminuje potrzebę stosowania dodatkowych wyłączników krańcowych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 300 mm |
| Skok: | Maks. 300 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.56 kg |
