LH24A200

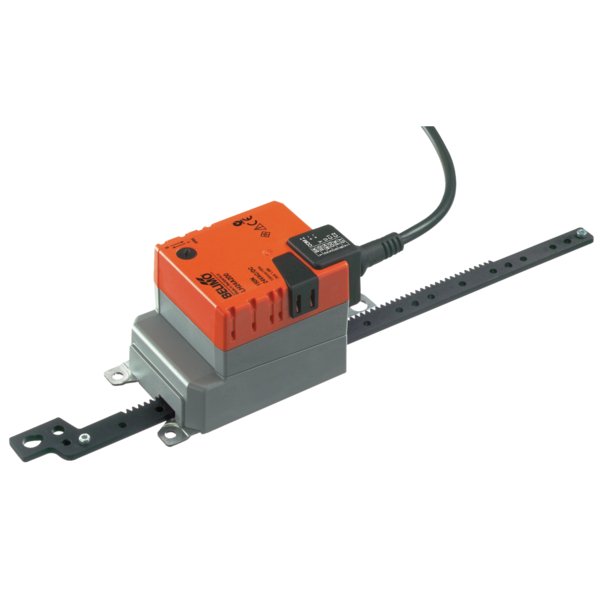

Siłownik liniowy LH24A200 Belimo, 24 V AC/DC, 150 Nm, sterowanie 2/3-punktowe, skok 200 mm, kabel połączeniowy
Producent: Belimo
Kod produktu: LH24A200
Napięcie zasilania : | AC/DC 24 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 3x 0.75 mm² |
Czas ruchu - silnik : | 150 s / 100 mm |
Cechy:
- Silownik liniowy z zebatka
- 150 N, 150 s / 100 mm / staly,
- 24 V AC/DC, Zamknij/Otwórz, 3-punktowe
- Zakres skoku 0...200 mm
- IP 54, Reczne przestawianie przy uzyciu przycisku
- Sterowanie Zamknij/Otwórz / 3-punktowe
- Przylacza Kabel PCV 1 m
Napięcie zasilania : | AC/DC 24 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 3x 0.75 mm² |
Czas ruchu - silnik : | 150 s / 100 mm |
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
Pobór mocy podczas pracy : | 1.5 W |
Pobór mocy w stanie spoczynku : | 0.5 W |
Moc znamionowa : | 3 VA |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Pobór mocy - praca : | 1.5 W |
Dane funkcjonalne | |
Kierunek ruchu - silnik : | możliwość wyboru przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
Ręczne przestawianie : | przyciskiem, z możliwością blokady |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Siła przesuwu - silnik : | 150 N |
Skok : | Maks. 200 mm, regulacja z krokiem 20 mm |
Ograniczenie skoku : | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
Bezpieczeństwo | |
Klasa ochronności UL : | Klasa zasilania 2 wg UL |
Kategoria ochronna obudowy IEC/EN : | IP54 |
Stopień ochrony NEMA/UL : | NEMA 2 |
Enclosure : | UL, typ obudowy 2 |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Certyfikat UL : | cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02 |
Certification UL note : | The UL marking on the actuator depends on the production site, the device is UL-compliant in any case |
Zasada działania : | Type 1 |
Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
Stopień zanieczyszczenia środowiska : | 3 |
Temperatura otoczenia : | -30...50°C [-22...122°F] |
Temperatura przechowywania : | -40...80°C [-40...176°F] |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Nazwa budynku/projektu : | bezobsługowy |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Masa | |
Masa : | 0.52 kg |
Dane dotyczące bezpieczeństwa | |
Stopień zanieczyszczenia : | 3 |
Kategoria dokumentu : | bezobsługowy |
Źródło zasilania UL : | Class 2 Supply |
UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Akcesoria mechaniczne
Z-AS2
Zestaw ogranicznika Z-AS2 Belimo, do stosowania z LH..A, LHK..A oraz LHQ..A, opakowanie 20 szt.
