LH24A300
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | >150 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

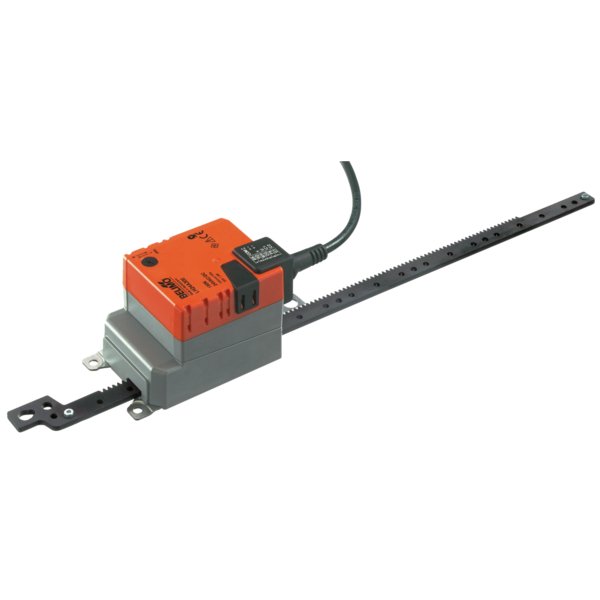

Siłownik liniowy LH24A300 do instalacji budynkowych
Siłownik liniowy LH24A300 jest przeznaczony do sterowania przepustnicami powietrza oraz odcinającymi zaworami suwakowymi w systemach HVAC. Urządzenie jest odpowiednie do pracy z przepustnicami o powierzchni do około 1 m².
Najważniejsze cechy:
- Siła przesuwu: 150 N
- Napięcie znamionowe: AC/DC 24 V
- Sterowanie: Zamknij/Otwórz, 3-punktowe
- Skok roboczy: Maksymalnie 300 mm, z możliwością regulacji co 20 mm
Właściwości produktu
Łatwy montaż bezpośredni
Instalacja siłownika jest prosta dzięki możliwości bezpośredniego przykręcenia go do systemu wentylacyjnego. Głowicę zębatki można połączyć z ruchomym elementem instalacji bezpośrednio lub za pomocą dołączonego do zestawu łącznika Z-KS2.
Przestawianie ręczne
Urządzenie umożliwia ręczną obsługę za pomocą przycisku, który po naciśnięciu wysprzęgla przekładnię. Dla wygody serwisowania, przycisk można zablokować w pozycji wciśniętej.
Regulowany skok
Mechaniczny zakres pracy siłownika można precyzyjnie dostosować do potrzeb instalacji. Skok jest ograniczany przy użyciu mechanicznych ograniczników Z-AS2, co pozwala na jego skracanie z krokiem co 20 mm.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Po dojściu do mechanicznego ogranicznika zatrzymuje się automatycznie, co zapewnia bezpieczną i niezawodną pracę.
Instalacja
W przypadku zastosowań, w których mogą wystąpić siły poprzeczne, zaleca się stosowanie obrotowych zamocowań oraz łączników, które są dostępne jako akcesoria. Kompensują one niedokładności montażowe i zapewniają prawidłowe działanie mechanizmu. Należy pamiętać, że zastosowanie tych elementów może wpłynąć na ostateczną siłę przesuwu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 300 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.56 kg |
