SH230A300

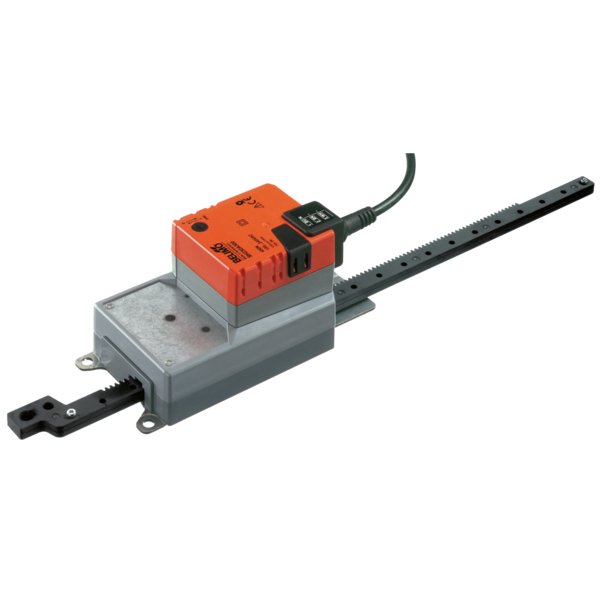

Siłownik liniowy SH230A300

Siłownik liniowy SH230A300 został zaprojektowany do efektywnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 3 m², oferując siłę przesuwu na poziomie 450 N. Urządzenie pracuje z napięciem znamionowym w szerokim zakresie AC 100...240 V i jest sterowane w trybie Zamknij/Otwórz lub 3-punktowym.

Główne cechy i funkcje

• Prosty montaż bezpośredni

  Siłownik można zamontować bezpośrednio w systemie wentylacyjnym za pomocą dołączonych śrub. Głowica zębatki łączy się z ruchomym elementem instalacji, co zapewnia szybką i bezproblemową instalację.

• Możliwość ręcznego przestawiania

  Urządzenie wyposażone jest w przycisk umożliwiający ręczne sterowanie. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną regulację. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.

• Regulacja skoku

  Maksymalny skok siłownika wynosi 300 mm. Można go łatwo dostosować do potrzeb instalacji, ograniczając go mechanicznie za pomocą ograniczników w krokach co 20 mm. Pozwala to na precyzyjne dopasowanie zakresu pracy.

• Wysoka niezawodność działania

  Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezpieczną i bezawaryjną pracę przez długi czas.

Zastosowanie

Siłownik jest przeznaczony do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być stosowany na zewnątrz budynków, pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne, oraz gdy warunki otoczenia są zgodne z kartą katalogową.

Instalacja

Prace montażowe i instalacyjne muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. W przypadku występowania sił poprzecznych, zaleca się użycie akcesoriów takich jak zamocowanie obrotowe (Z-DS1) i łącznik (Z-KS1), aby zapewnić prawidłową pracę i kompensację naprężeń.
