SH24A200
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

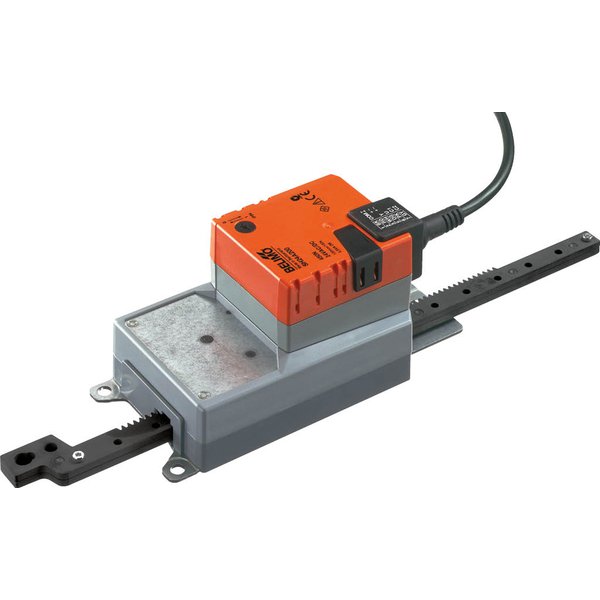

Siłownik liniowy SH24A200 do przepustnic i zaworów
Siłownik liniowy SH24A200 to urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach wentylacyjnych i klimatyzacyjnych budynków. Model ten jest idealny do obsługi przepustnic o powierzchni do 3 m², oferując siłę przesuwu na poziomie 450 N. Zasilany jest napięciem AC/DC 24 V i obsługuje sterowanie typu Otwórz/Zamknij lub 3-punktowe.
Prosty i szybki montaż
Siłownik został zaprojektowany z myślą o łatwej instalacji. Można go zamontować bezpośrednio na elemencie instalacji za pomocą dołączonych do zestawu śrub, co znacznie skraca czas potrzebny na uruchomienie.
Możliwość ręcznego sterowania
Urządzenie wyposażono w praktyczny przycisk do ręcznego przestawiania. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną regulację. Funkcja ta posiada również możliwość zablokowania wciśniętego przycisku, co ułatwia prace serwisowe.
Regulowany skok roboczy
Skok siłownika, wynoszący maksymalnie 200 mm, jest w pełni regulowany. Można go precyzyjnie dostosowywać i ograniczać po obu stronach za pomocą mechanicznych ograniczników, w krokach co 20 mm. Daje to dużą elastyczność w dopasowaniu urządzenia do specyfiki danej instalacji.
Wysoka niezawodność i bezpieczeństwo
Siłownik SH24A200 gwarantuje bezawaryjną pracę dzięki wbudowanemu zabezpieczeniu przed przeciążeniem. Nie potrzebuje zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co chroni zarówno siłownik, jak i elementy instalacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 4.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 450 N |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 200 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
