SHQ24A-SR100

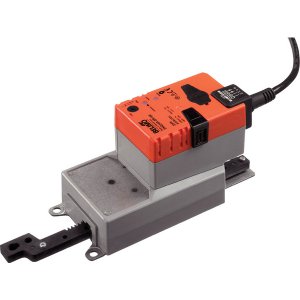

Siłownik liniowy SHQ24A-SR100 Belimo o bardzo krótkim czasie ruchu, bez sprężyny, 24 V AC/DC, 200 Nm, sterowanie analogowe (2...10 V DC), skok 100 mm
Producent: Belimo
Kod produktu: SHQ24A-SR100
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 2W |
Cechy:
- Silownik liniowy z zebatka
- 200 N, 7,0 s / 100 mm,
- 24 V AC/DC, analogowe
- Zakres skoku 0...100 mm
- Reczne przestawianie przy uzyciu przycisku
- Sterowanie 0…10 V DC
- Zakres pracy 2...10 V DC, dla skoku 0...100 mm
- Sygnal sprzezenia zwrotnego 2…10 V DC
- Przylacza Kabel PCV 1 m
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 2W |
| Moc znamionowa : | 23 VA |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Pobór mocy - praca : | 13 W |
| Uwaga dotycząca mocy znamionowej : | Imax 20 A @ 5 ms |
| Napięcie znamionowe : | AC/DC 24 V |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik : | 7 s / 100 mm |
| Poziom mocy akustycznej – silnik : | 56 dB(A) |
| Zakres roboczy Y : | 2...10 V |
| Impedancja wejściowa : | 100 kΩ |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca kierunku ruchu : | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Siła przesuwu - silnik : | 200 N |
| Skok : | Maks. 100 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku : | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 0,5 mA |
| Dopasowanie zakresu położeń : | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Minimalny skok : | 40 mm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Temperatura otoczenia : | -30...40°C [-22...104°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Uwaga dotycząca temperatury otoczenia : | Uwaga: wykorzystanie w temperaturach 40...50 C jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą. |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 1.2 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | SHQ24A-SR100 |
| Kategoria dokumentu : | bezobsługowy |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Power source UL : | Class 2 Supply |
Akcesoria mechaniczne
Z-AS1
Zestaw ogranicznika Z-AS1 Belimo, do stosowania z SH..A, SHK..A oraz SHQ..A, opakowanie 20 szt.
Akcesoria elektryczne
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
