CM230G-R
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

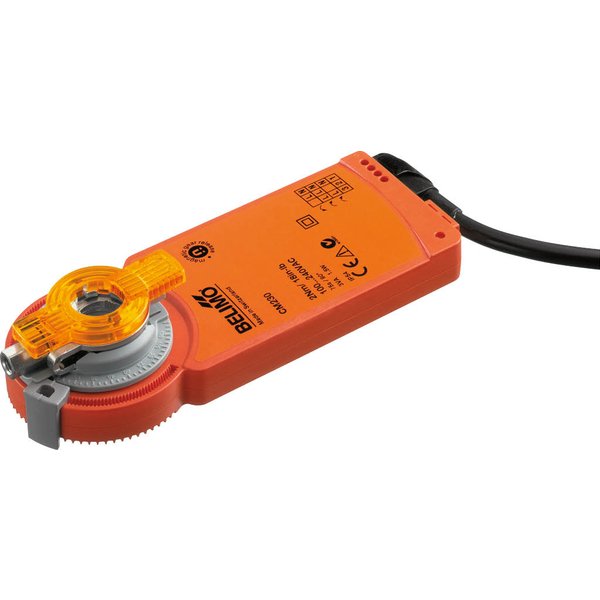

Siłownik do przepustnic powietrza CM230G-R
Siłownik obrotowy przeznaczony do regulacji przepustnic powietrza w instalacjach budynkowych, takich jak systemy wentylacji i klimatyzacji. Urządzenie jest dedykowane do przepustnic o powierzchni do około 0,4 m².
Główne cechy produktu:
- Moment obrotowy silnika: 2 Nm
- Napięcie zasilania: Szeroki zakres AC 100...240 V
- Typ sterowania: Zamknij/Otwórz oraz 3-punktowe
- Wysoki stopień ochrony: Obudowa w klasie IP66 zapewnia optymalną ochronę przy zachowaniu kompaktowych wymiarów.
Prosty montaż bezpośredni
Instalacja siłownika jest szybka i łatwa. Montuje się go bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) przy pomocy uniwersalnego zacisku. Dołączony do zestawu wspornik zabezpiecza urządzenie przed obrotem.
Możliwość ręcznego przestawiania
W razie potrzeby położenie przepustnicy można zmienić ręcznie. Wystarczy przyłożyć magnes do symbolu na obudowie, co powoduje wysprzęglenie przekładni. Magnes jest wygodnie zintegrowany z mechanicznym wskaźnikiem położenia.
Regulowany kąt obrotu
Kąt obrotu siłownika można łatwo dostosować do wymagań instalacji za pomocą mechanicznych ograniczników, co zwiększa elastyczność jego zastosowania.
Wysoka niezawodność działania
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i bezobsługową pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Kierunek ruchu - silnik: | obrót w prawo (cw) |
| Uwaga dotycząca kierunku ruchu: | Patrz „Połączenia elektryczne” (tabela w schematach połączeń) |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 0...287.5° |
| Uwaga dotycząca kąta obrotu: | Bez ogranicznika: nieskończony 315° z jednym zaciskiem ogranicznika zamocowanym na siłowniku |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP66 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.24 kg |
