CM24-F-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

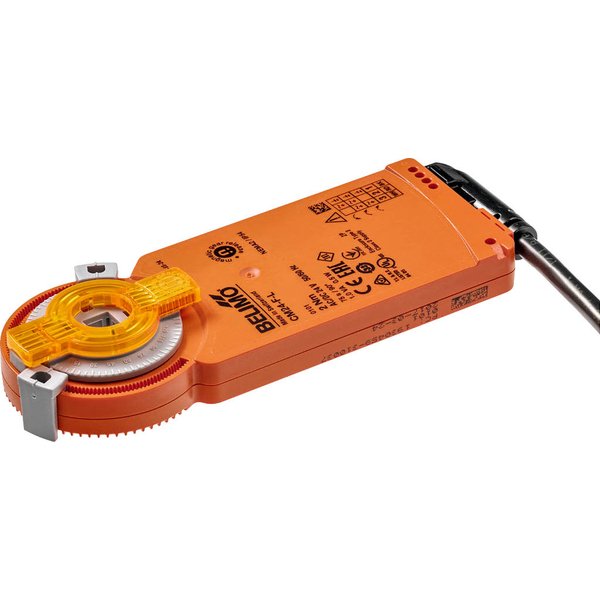

Siłownik do przepustnic CM24-F-L
Siłownik CM24-F-L jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Urządzenie efektywnie obsługuje przepustnice o powierzchni dochodzącej do 0.4 m². Dzięki momentowi obrotowemu silnika wynoszącemu 2 Nm, zapewnia precyzyjną i niezawodną pracę.
Najważniejsze cechy produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do 0.4 m²
- Moment obrotowy silnika: 2 Nm
- Zasilanie napięciem znamionowym AC/DC 24 V
- Typ sterowania: Zamknij/Otwórz (3-punktowe)
- Mechaniczny interfejs: połączenie kształtowe 8x8 mm
Funkcjonalność i zalety
Prosty montaż bezpośredni
Siłownik montuje się bezpośrednio na osi przepustnicy. W zestawie znajduje się zacisk zabezpieczający, który zapobiega obracaniu się urządzenia, co ułatwia i przyspiesza instalację.
Wygodna obsługa ręczna
Przekładnię można w prosty sposób wysprzęglić w celu ręcznej regulacji położenia przepustnicy. Służy do tego magnes, który został zintegrowany z dołączanym wskaźnikiem położenia, co sprawia, że obsługa jest intuicyjna i nie wymaga dodatkowych narzędzi.
Regulowany kąt obrotu
Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników, co pozwala na elastyczne dopasowanie pracy siłownika.
Wysoka niezawodność działania
Urządzenie jest odporne na przeciążenia i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezpieczeństwo i długą, bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 0.5 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 1 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Kierunek ruchu - silnik: | obrót w lewo (ccw) |
| Uwaga dotycząca kierunku ruchu: | Patrz „Połączenia elektryczne” (tabela w schematach połączeń) |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 0...287.5° |
| Uwaga dotycząca kąta obrotu: | Bez ogranicznika: nieskończony 315° z jednym zaciskiem ogranicznika zamocowanym na siłowniku |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.20 kg |
