CM24-F-R

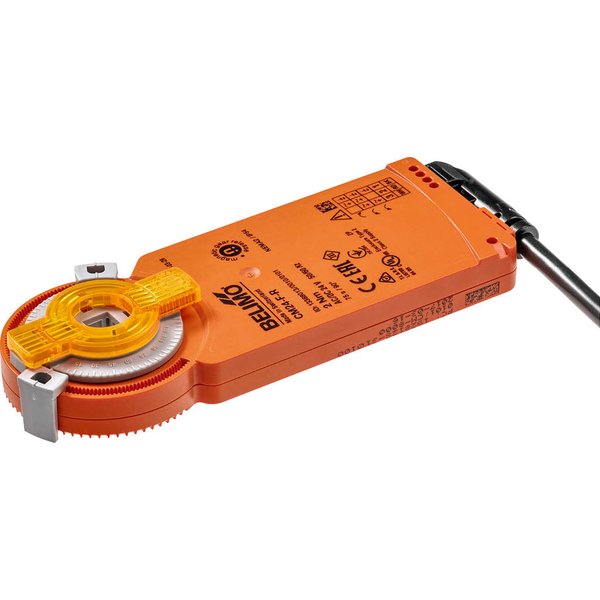

Siłownik przepustnicy CM24-F-R

Siłownik CM24-F-R został zaprojektowany do sterowania przepustnicami powietrza w instalacjach HVAC w budynkach. Jest to idealne rozwiązanie dla przepustnic o powierzchni do około 0,4 m². Urządzenie działa przy napięciu znamionowym AC/DC 24 V i oferuje sterowanie typu Zamknij/Otwórz lub 3-punktowe, zapewniając precyzyjną regulację przepływu powietrza. Moment obrotowy silnika wynosi 2 Nm.

Główne cechy produktu

• Prosty montaż bezpośredni: Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą połączenia kształtowego 8x8 mm. W zestawie znajduje się uniwersalny zacisk, który zabezpiecza urządzenie przed obracaniem.
• Możliwość ręcznego przestawiania: Wbudowany magnes, zintegrowany ze wskaźnikiem położenia, umożliwia ręczne wysprzęglenie przekładni i ustawienie przepustnicy w dowolnej pozycji bez zasilania.
• Regulowany kąt obrotu: Kąt pracy siłownika można łatwo dostosować za pomocą mechanicznych ograniczników, co pozwala na precyzyjne dopasowanie do wymagań instalacji.
• Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego.

Zastosowanie i montaż

Siłownik jest przeznaczony do zastosowań wewnątrz stacjonarnych instalacji ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż powinien być przeprowadzany przez wykwalifikowany personel, zgodnie z obowiązującymi normami. Przy doborze siłownika należy uwzględnić dane producenta przepustnicy dotyczące wymaganego momentu obrotowego.

Urządzenie wymaga zasilania z transformatora bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, co zwiększa elastyczność projektowania systemu (należy sprawdzić dane eksploatacyjne).
