CM24-L

Siłownik obrotowy, 2 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 75 s, IP54, obrót w lewo

Kod produktu: CM24-L

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic CM24-L

Siłownik CM24-L to urządzenie przeznaczone do sterowania przepustnicami powietrza w systemach wentylacji, klimatyzacji i ogrzewania (HVAC). Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 0.4 m². Urządzenie pracuje w trybie Zamknij/Otwórz lub 3-punktowym i jest zasilane bezpiecznym napięciem AC/DC 24 V.

Główne cechy i zalety

Prosty montaż: Siłownik instalowany jest bezpośrednio na osi przepustnicy (o średnicy od 6 do 12.7 mm) za pomocą uniwersalnego zacisku. Dołączony do zestawu wspornik zabezpiecza urządzenie przed obrotem.
Możliwość ręcznego sterowania: Przekładnię można łatwo wysprzęglić za pomocą magnesu, co pozwala na manualne ustawienie przepustnicy. Magnes jest zintegrowany z dołączonym wskaźnikiem położenia, co ułatwia obsługę.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego, co gwarantuje długą i bezawaryjną pracę.

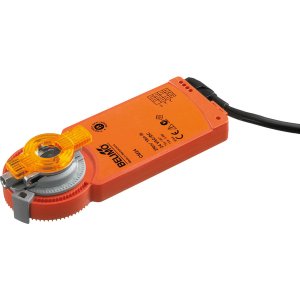

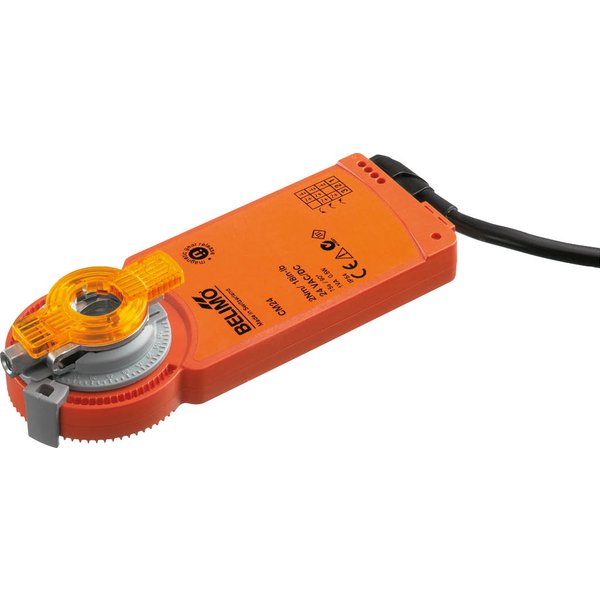

Uwaga: Zdjęcie produktu jest poglądowe i może nieznacznie różnić się od rzeczywistego wyglądu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	0.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	1 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Kierunek ruchu - silnik:	obrót w lewo (ccw)
Ręczne przestawianie:	przy użyciu magnesu
Kąt obrotu:	0...287.5°
Czas ruchu - silnik:	75 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Interfejs mechaniczny:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.24 kg
