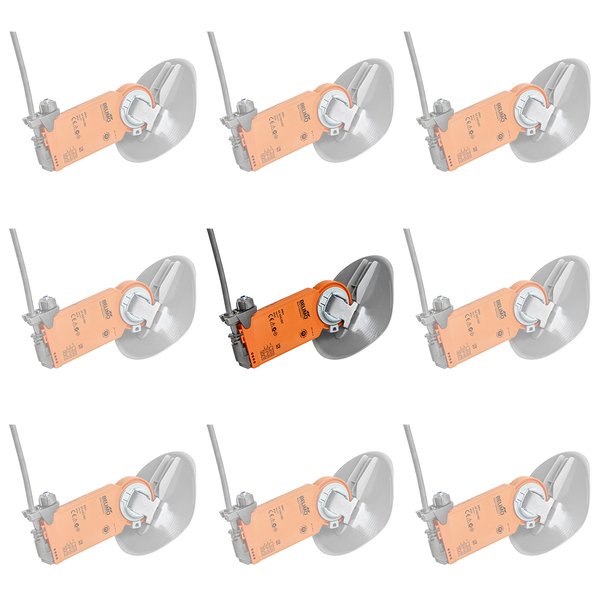

CM24-L-125D.2
Kod produktu: CM24-L-125D.2
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | AC/DC 24 V |
| Czas ruchu: | 58 s / 70° |
| Połączenie elektryczne: | Kabel 1 m, 3 x 0.75 mm² |
| Kategoria ochronna: | IP54 |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Specyfikacja czujnika ciśnienia | |
| Komunikacja po szynie danych | |
| Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Liczba węzłów : | Modbus, patrz opis interfejsu |
| Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
| Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| Certification UL note : | The UL marking on the actuator depends on the production site, the device is UL-compliant in any case |
| Zasada działania : | Type 1 |
| Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C |
| ∆p [kPa] : | 22 |
| Q'max [kW] : | 3500 |
| PN : | 25 |
| Licznik ciepła | |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Dane funkcjonalne | |
| Ręczne przestawianie : | przy użyciu magnesu |
| Poziom mocy akustycznej – silnik : | 35 dB(A) |
| Średnica rury : | DN 125 |
| Szczelność : | Class 2 (DIN EN 1751) |
| Współczynnik oporu ζ : | 0.3 (w położeniu otwartym) |
| Statyczne ciśnienie różnicowe : | Maks. 1000 Pa na klapie |
| Bezpieczeństwo | |
| Klasa ochronności UL : | Klasa zasilania 2 wg UL |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02 |
| Temperatura przechowywania : | -40...80°C |
| Nazwa budynku/projektu : | bezobsługowy |
| Moment obrotowy Nm : | 2 Nm |
| Napięcie zasilania : | AC/DC 24 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 3 x 0.75 mm² |
| Czas ruchu - silnik : | 58 s / 70° |
| Kąt obrotu : | 70° |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy podczas pracy : | 0.5 W |
| Pobór mocy w stanie spoczynku : | 0.2 W |
| Moc znamionowa : | 1 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Klasa palności : | Klapa przepustnicy UL 94 HB Siłownik UL 94 V-0 |
| Sterowanie oraz interfejs komunikacyjny : | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Klasa odporności na działanie ognia : | Klapa przepustnicy RF3 (CH) Siłownik RF2 (CH) |
| Obciążenie pożarowe : | 4.6 MJ |
| Klasa ochronności IEC/EN : | III Safety Extra-Low Voltage (SELV) |
| Masa | |
| Masa : | 0.30 kg |
