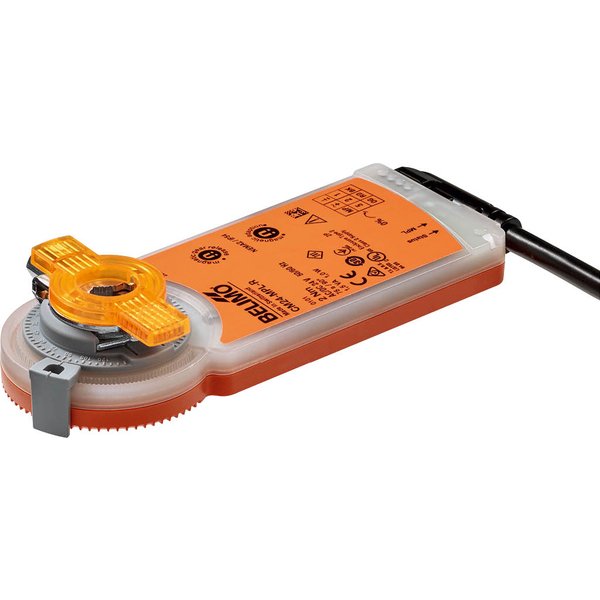

CM24-MPL-R
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Z interfejsem komunikacyjnym |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik do przepustnic z interfejsem MP-Bus
Siłownik CM24-MPL-R to nowoczesne urządzenie przeznaczone do sterowania przepustnicami powietrza o powierzchni do 0,4 m² w instalacjach HVAC. Dzięki momentowi obrotowemu 2 Nm i zasilaniu napięciem 24 V AC/DC, zapewnia precyzyjne działanie. Sterowanie odbywa się cyfrowo poprzez interfejs komunikacyjny Belimo MP-Bus, co pozwala na integrację z nowoczesnymi systemami automatyki budynkowej.
Kluczowe cechy produktu:
Cyfrowe sterowanie MP-Bus
Siłownik jest w pełni sterowany cyfrowo za pośrednictwem magistrali MP-Bus, odbierając sygnały z nadrzędnego regulatora. Zacisk 'U' służy wyłącznie jako interfejs komunikacyjny. Urządzenie nie obsługuje konwencjonalnego sterowania analogowego, a jego parametry, takie jak czas ruchu, są stałe.
Prosty montaż bezpośredni
Montaż siłownika jest szybki i prosty. Urządzenie instaluje się bezpośrednio na osi przepustnicy (o średnicy od 6 do 12,7 mm) za pomocą uniwersalnego zacisku. Dołączony do zestawu wspornik zabezpieczający przed obrotem gwarantuje stabilne mocowanie.
Niezawodność i bezpieczeństwo działania
Siłownik został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Ręczna obsługa
W razie potrzeby możliwe jest ręczne przestawienie przepustnicy. Wystarczy przyłożyć magnes do oznaczonego miejsca na obudowie, co powoduje wysprzęglenie przekładni. Magnes jest zintegrowany z dołączanym wskaźnikiem położenia, co ułatwia obsługę.
Inteligentna adaptacja i regulowany kąt obrotu
Urządzenie wyposażono w funkcję automatycznej adaptacji. Podczas pierwszego uruchomienia siłownik samoczynnie wykrywa mechaniczny zakres pracy przepustnicy i dostosowuje do niego swój kąt obrotu. Kąt obrotu można dodatkowo regulować za pomocą ograniczników mechanicznych.
Możliwość konfiguracji
Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, istnieje możliwość modyfikacji poszczególnych parametrów pracy siłownika przy użyciu dedykowanej aplikacji Belimo Assistant 2.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | obrót w prawo (cw) |
| Uwaga dotycząca kierunku ruchu: | 0%: prawy ogranicznik, położenie 0 |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 0...287.5° |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie przy użyciu magnesu (automatycznie po pierwszym uruchomieniu) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.24 kg |
