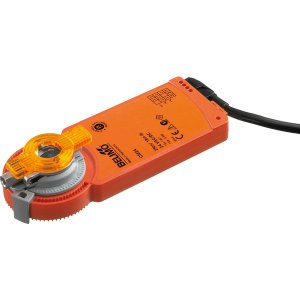

CM24-R

Siłownik obrotowy, 2 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 75 s, IP54, obrót w prawo

Kod produktu: CM24-R

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza CM24-R

Siłownik CM24-R to niezawodne urządzenie przeznaczone do sterowania przepustnicami powietrza w systemach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 0.4 m². Urządzenie pracuje z napięciem AC/DC 24 V i oferuje moment obrotowy o wartości 2 Nm. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym.

Kluczowe cechy i funkcje

Prosty montaż bezpośredni: Siłownik instalowany jest wprost na osi przepustnicy (o średnicy 6-12,7 mm) za pomocą uniwersalnego zacisku. Dołączony do zestawu wspornik antyobrotowy zapewnia stabilne i pewne zamocowanie.
Możliwość ręcznego sterowania: Wbudowany magnes, zintegrowany ze wskaźnikiem położenia, umożliwia wysprzęglenie przekładni i ręczne ustawienie przepustnicy w dowolnej pozycji.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego.

Bezpieczeństwo i instalacja

Urządzenie zostało zaprojektowane z myślą o bezpieczeństwie i łatwości użytkowania. Jest bezobsługowe i posiada klasę ochronności IP54.

Zasilanie siłownika musi odbywać się poprzez transformator bezpieczeństwa.
Istnieje możliwość równoległego podłączenia kilku siłowników (należy sprawdzić dane eksploatacyjne).
Produkt jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach HVAC.
Montaż powinien być przeprowadzony przez wykwalifikowany personel, zgodnie z obowiązującymi normami.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	0.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	1 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Kierunek ruchu - silnik:	obrót w prawo (cw)
Uwaga dotycząca kierunku ruchu:	Patrz „Połączenia elektryczne” (tabela w schematach połączeń)
Ręczne przestawianie:	przy użyciu magnesu
Kąt obrotu:	0...287.5°
Uwaga dotycząca kąta obrotu:	Bez ogranicznika: nieskończony 315° z jednym zaciskiem ogranicznika zamocowanym na siłowniku
Czas ruchu - silnik:	75 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.24 kg
