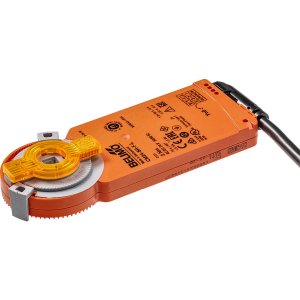

CM24-SR-F-L

Siłownik obrotowy, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, Połączenie kształtowe 8x8 mm, IP54, obrót w lewo

Kod produktu: CM24-SR-F-L

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Połączenie kształtowe
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik do przepustnic powietrza

Siłownik analogowy CM24-SR-F-L został zaprojektowany do sterowania przepustnicami powietrza w instalacjach budynkowych, takich jak systemy grzewcze, wentylacyjne i klimatyzacyjne. Jest przeznaczony do przepustnic o powierzchni do około 0.4 m² i oferuje moment obrotowy 2 Nm. Urządzenie zasilane jest napięciem AC/DC 24 V.

Najważniejsze cechy produktu

Tryb pracy i sterowanie: Urządzenie jest sterowane za pomocą standardowego sygnału 2...10 V DC, precyzyjnie ustawiając się w pozycji odpowiadającej sygnałowi nastawczemu. Dodatkowo, siłownik generuje sygnał sprzężenia zwrotnego U (2...10 V), który informuje o aktualnym położeniu przepustnicy i może być wykorzystany do sterowania innymi urządzeniami.
Prosty montaż bezpośredni: Dzięki konstrukcji z otworem na oś, siłownik można zamontować bezpośrednio na osi przepustnicy (8x8 mm). W zestawie znajduje się zacisk Z-ARCM, który zabezpiecza urządzenie przed obrotem.
Możliwość ręcznego przestawiania: Przekładnię można tymczasowo wysprzęglić, co pozwala na ręczną regulację położenia przepustnicy. Służy do tego magnes zintegrowany ze wskaźnikiem położenia, który wystarczy przyłożyć w odpowiednim miejscu na obudowie.
Regulacja kąta obrotu: Kąt obrotu siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Inteligentna synchronizacja: Podczas pracy, gdy siłownik osiąga dolny ogranicznik przy sygnale sterującym poniżej 2.1 V, automatycznie przeprowadza synchronizację. Zapewnia to dokładne odwzorowanie zakresu sygnału na rzeczywisty zakres ruchu.

Zastosowanie i instalacja

Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach HVAC. Montaż na zewnątrz budynków jest możliwy pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów. Do zasilania należy używać transformatora bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, należy jednak sprawdzić dane eksploatacyjne dla takiej konfiguracji.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	1.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	obrót w lewo (ccw)
Uwaga dotycząca kierunku ruchu:	Y = 0 V: lewy ogranicznik, położenie 0
Ręczne przestawianie:	przy użyciu magnesu
Kąt obrotu:	95°, stałe ustawienie
Czas ruchu - silnik:	75 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Połączenie kształtowe 8x8 mm
Wskaźnik położenia:	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.25 kg
