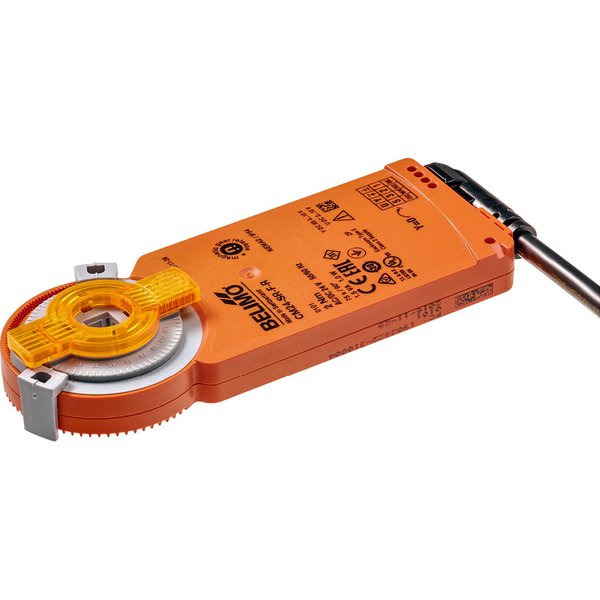

CM24-SR-F-R

Siłownik analogowy do przepustnic powietrza

Siłownik CM24-SR-F-R to nowoczesne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Jest idealnym rozwiązaniem dla przepustnic o powierzchni nieprzekraczającej 0,4 m². Model ten generuje moment obrotowy o wartości 2 Nm i jest zasilany bezpiecznym napięciem 24 V AC/DC.

Sterowanie odbywa się za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Dodatkowo, siłownik dostarcza sygnał sprzężenia zwrotnego, również w zakresie 2...10 V, który precyzyjnie informuje o aktualnym położeniu przepustnicy.

Najważniejsze cechy produktu

• Prosty montaż bezpośredni: Urządzenie jest mocowane bezpośrednio na osi przepustnicy za pomocą połączenia kształtowego 8x8 mm. Dołączony do zestawu zacisk zabezpiecza siłownik przed obracaniem się, gwarantując stabilność.
• Możliwość przestawiania ręcznego: Wbudowany magnes, zintegrowany ze wskaźnikiem położenia, pozwala na wysprzęglenie przekładni i ręczną zmianę pozycji przepustnicy w dowolnym momencie.
• Regulowany kąt obrotu: Zakres obrotu można precyzyjnie ograniczyć przy użyciu mechanicznych ograniczników, dostosowując pracę siłownika do wymagań instalacji.
• Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Synchronizacja pracy: Dzięki funkcji ukrytej synchronizacji, siłownik automatycznie dopasowuje zakres sygnału sterującego do efektywnego zakresu ruchu, zapewniając dokładne pozycjonowanie przez cały czas eksploatacji.

Zastosowanie i bezpieczeństwo

Urządzenie zostało zaprojektowane do pracy w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż i podłączenie powinny być wykonane przez wykwalifikowany personel, zgodnie z obowiązującymi normami. Siłownik jest bezobsługowy i przeznaczony do pracy wewnątrz budynków, jednak dopuszcza się jego zastosowanie na zewnątrz pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych.
