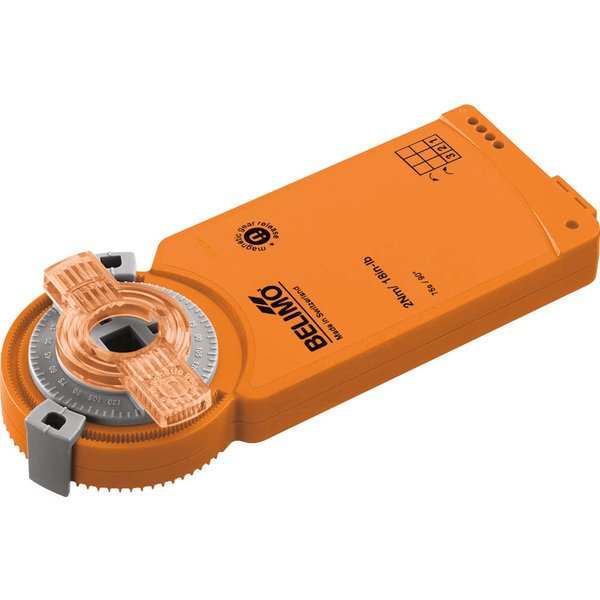

CM24-SR-F-T-L

Analogowy siłownik do przepustnic powietrza

Siłownik analogowy CM24-SR-F-T-L został zaprojektowany do sterowania przepustnicami powietrza w instalacjach budynkowych i systemach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 0,4 m². Urządzenie zasilane napięciem AC/DC 24 V generuje moment obrotowy 2 Nm, zapewniając precyzyjną regulację. Wyposażony jest w praktyczne zaciski połączeniowe do łatwego podłączenia przewodów.

Kluczowe cechy i funkcje

• Precyzyjne sterowanie analogowe: Siłownik reaguje na standardowy sygnał sterujący DC 2...10 V, precyzyjnie dostosowując swoje położenie. Dodatkowo, generuje napięcie pomiarowe (sygnał zwrotny U), które informuje o aktualnym położeniu przepustnicy i może być wykorzystane do sterowania kolejnymi urządzeniami.
• Prosty montaż bezpośredni: Dzięki konstrukcji z osią wydrążoną, siłownik montuje się bezpośrednio na osi przepustnicy (8x8 mm). W zestawie znajduje się zacisk, który zabezpiecza urządzenie przed obrotem.
• Możliwość przestawiania ręcznego: W razie potrzeby przekładnię można wysprzęglić za pomocą magnesu (zintegrowanego ze wskaźnikiem położenia), co umożliwia ręczną regulację położenia przepustnicy.
• Regulowany kąt obrotu: Zakres ruchu siłownika można łatwo dostosować za pomocą mechanicznych ograniczników.
• Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem. Nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
• Inteligentna synchronizacja: Siłownik automatycznie synchronizuje się, aby zapewnić, że zakres sygnału sterującego zawsze odpowiada rzeczywistemu zakresowi ruchu, co gwarantuje stałą precyzję działania.

Zastosowanie i bezpieczeństwo

Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez personel posiadający odpowiednie uprawnienia, zgodnie z obowiązującymi normami. Siłownik jest bezobsługowy i nie zawiera części, które mogłyby być naprawiane przez użytkownika.
