CM24-SR-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 75 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

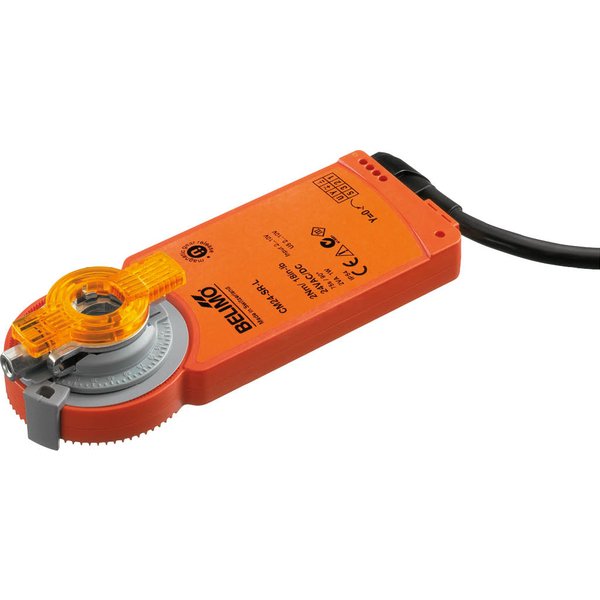

Analogowy siłownik przepustnicy CM24-SR-L
Siłownik analogowy CM24-SR-L jest przeznaczony do sterowania przepustnicami powietrza w instalacjach HVAC w budynkach. Został zaprojektowany do efektywnej pracy z przepustnicami o powierzchni do około 0.4 m². Urządzenie oferuje moment obrotowy silnika na poziomie 2 Nm i jest zasilane napięciem znamionowym 24 V AC/DC. Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informując o aktualnej pozycji.
Kluczowe właściwości produktu
- Prosty montaż bezpośredni: Siłownik montowany jest bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również element zabezpieczający, który unieruchamia korpus siłownika i chroni go przed obracaniem.
- Możliwość ręcznego przestawiania: Dzięki wbudowanemu magnesowi (zintegrowanemu ze wskaźnikiem położenia) możliwe jest wysprzęglenie przekładni i ręczna zmiana pozycji przepustnicy.
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
- Wysoka niezawodność działania: Urządzenie jest wyposażone w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu krańcowego.
Zasada działania
Siłownik jest kontrolowany za pomocą standardowego sygnału sterującego. Ustawia się w pozycji proporcjonalnej do wartości tego sygnału. Zintegrowane napięcie pomiarowe (sygnał zwrotny U) umożliwia elektryczne odczytanie położenia przepustnicy w zakresie od 0 do 100% i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników w systemie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | obrót w lewo (ccw) |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: lewy ogranicznik, położenie 0 |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 95°, stałe ustawienie |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.25 kg |
