CM24-SR-R

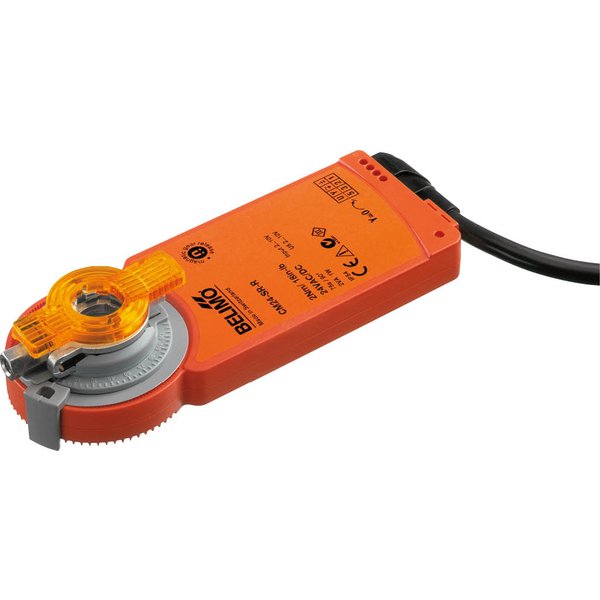

Analogowy siłownik do przepustnic powietrza CM24-SR-R

Siłownik CM24-SR-R to urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych (HVAC). Jest odpowiedni do zastosowania z przepustnicami o powierzchni sięgającej około 0.4 m². Urządzenie generuje moment obrotowy o wartości 2 Nm i jest zasilane bezpiecznym napięciem 24 V AC/DC.

Sterowanie siłownikiem odbywa się przy użyciu standardowego sygnału analogowego 2...10 V. Dodatkowo, siłownik udostępnia sygnał sprzężenia zwrotnego w tym samym zakresie (2...10 V), informujący o aktualnym położeniu przepustnicy, co umożliwia jego integrację z systemami zarządzania budynkiem.

Kluczowe cechy produktu

• Prosty montaż bezpośredni: Siłownik montowany jest bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) za pomocą uniwersalnego zacisku. W zestawie znajduje się również wspornik zabezpieczający przed obrotem.
• Ręczne przestawianie: Możliwe jest ręczne ustawienie przepustnicy po przyłożeniu magnesu, który tymczasowo wysprzęgla przekładnię. Magnes jest zintegrowany z mechanicznym wskaźnikiem położenia.
• Regulowany kąt obrotu: Kąt pracy siłownika można łatwo dostosować za pomocą mechanicznych ograniczników krańcowych.
• Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Ukryta synchronizacja: Siłownik automatycznie synchronizuje swój zakres pracy z mechanicznym zakresem ruchu przepustnicy, co zapewnia precyzyjne działanie w całym zakresie sterowania.

Zastosowanie i bezpieczeństwo

Urządzenie zostało zaprojektowane do pracy w stacjonarnych systemach HVAC. Montaż i uruchomienie powinny być przeprowadzane przez osoby z odpowiednimi kwalifikacjami, z zachowaniem obowiązujących norm i przepisów. Siłownik zawiera komponenty elektroniczne i po zużyciu należy go zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
