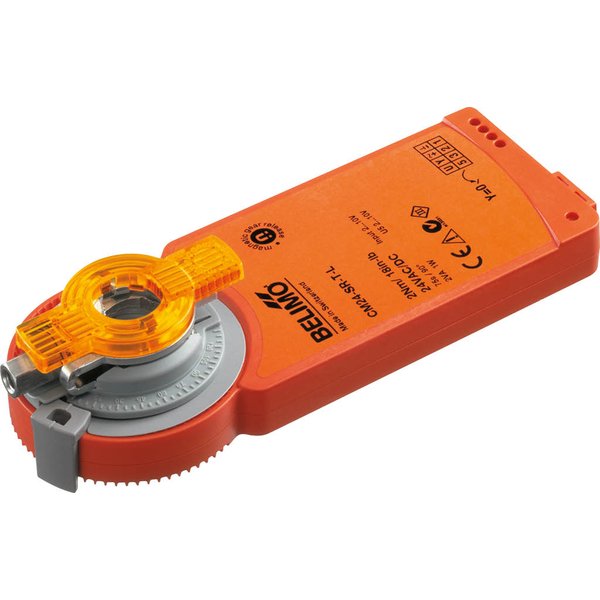

CM24-SR-T-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP20 |
Analogowy siłownik do przepustnic powietrza
Siłownik obrotowy CM24-SR-T-L został zaprojektowany do analogowego sterowania przepustnicami powietrza w instalacjach HVAC. Jest to idealne rozwiązanie dla przepustnic o powierzchni dochodzącej do 0,4 m². Urządzenie jest wyposażone w praktyczne zaciski przyłączeniowe, ułatwiające instalację.
Główne cechy produktu:
- Zastosowanie: Przepustnice powietrza o powierzchni do ok. 0,4 m²
- Moment obrotowy: 2 Nm
- Napięcie zasilania: Znamionowe AC/DC 24 V
- Sterowanie: Analogowe, za pomocą sygnału 2...10 V
- Sygnał zwrotny: Sprzężenie zwrotne w standardzie 2...10 V informujące o położeniu
Funkcjonalność i niezawodność
Tryb pracy
Siłownik precyzyjnie pozycjonuje przepustnicę w odpowiedzi na standardowy sygnał sterujący. Zintegrowany sygnał sprzężenia zwrotnego U (2...10 V) umożliwia elektryczne monitorowanie położenia przepustnicy w zakresie 0...100% i może być wykorzystany jako sygnał wejściowy dla innych siłowników.
Prosty montaż bezpośredni
Instalacja siłownika jest szybka i prosta. Montuje się go bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) przy użyciu uniwersalnego zacisku. Dołączony do zestawu wspornik zabezpiecza urządzenie przed obracaniem się.
Przestawianie ręczne
W razie potrzeby możliwe jest ręczne ustawienie przepustnicy. Wystarczy przyłożyć magnes (zintegrowany ze wskaźnikiem położenia) do symbolu na obudowie, co powoduje wysprzęglenie przekładni.
Regulowany kąt obrotu
Kąt obrotu można łatwo dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania
Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski Przewód miedziany lity 1,5 mm² lub pleciony 1,0 mm² (4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | obrót w lewo (ccw) |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: lewy ogranicznik, położenie 0 |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 95°, stałe ustawienie |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.21 kg |
