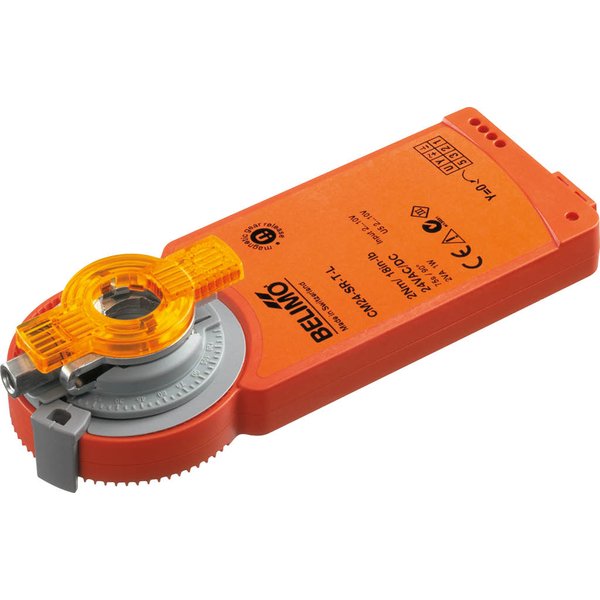

CM24-SR-T-R

Siłownik obrotowy, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, IP20, obrót w prawo, Zaciski

Kod produktu: CM24-SR-T-R

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP20

Analogowy siłownik przepustnicy CM24-SR-T-R

Siłownik analogowy CM24-SR-T-R to niezawodne rozwiązanie do sterowania przepustnicami powietrza w systemach HVAC, dedykowane do przepustnic o powierzchni do około 0.4 m². Urządzenie jest zasilane napięciem AC/DC 24 V i generuje moment obrotowy 2 Nm, co zapewnia skuteczną regulację. Sterowanie odbywa się za pomocą standardowego sygnału 2...10 V, a wbudowany sygnał sprzężenia zwrotnego (również 2...10 V) umożliwia precyzyjne monitorowanie aktualnego położenia przepustnicy. Podłączenie realizowane jest za pomocą wygodnych zacisków połączeniowych.

Kluczowe cechy i zalety

Prosty montaż bezpośredni: Siłownik montowany jest bezpośrednio na osi przepustnicy (o średnicy 6...12.7 mm) za pomocą uniwersalnego zacisku. Dołączony wspornik zabezpiecza urządzenie przed obrotem.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem. Nie wymaga wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Możliwość ręcznego przestawiania: Wbudowany magnes, zintegrowany ze wskaźnikiem położenia, pozwala na łatwe wysprzęglenie przekładni i ręczną zmianę pozycji przepustnicy.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Precyzyjna kontrola: Siłownik reaguje na sygnał sterujący, ustawiając przepustnicę w odpowiedniej pozycji. Napięcie pomiarowe U pozwala na elektryczne odczytanie położenia i może służyć jako sygnał dla innych siłowników.
Ukryta synchronizacja: Funkcja automatycznej kalibracji zapewnia, że zakres sygnału sterującego zawsze odpowiada efektywnemu zakresowi ruchu, co gwarantuje dokładność działania przez cały czas.

Zastosowanie

Produkt jest przeznaczony do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w budynkach.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	1.5 VA
Przyłącze zasilania / sterowania:	Zaciski Przewód miedziany lity 1,5 mm² lub pleciony 1,0 mm² (4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	obrót w prawo (cw)
Uwaga dotycząca kierunku ruchu:	Y = 0 V: prawy ogranicznik, położenie 0
Ręczne przestawianie:	przy użyciu magnesu
Kąt obrotu:	95°, stałe ustawienie
Czas ruchu - silnik:	75 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP20
Stopień ochrony NEMA/UL:	NEMA 1
Obudowa:	UL Enclosure Type 1
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	2
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.21 kg
