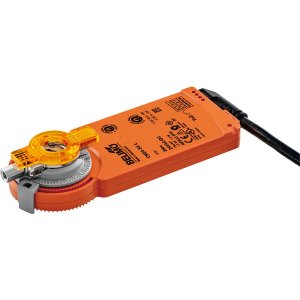

CM24-SX-L

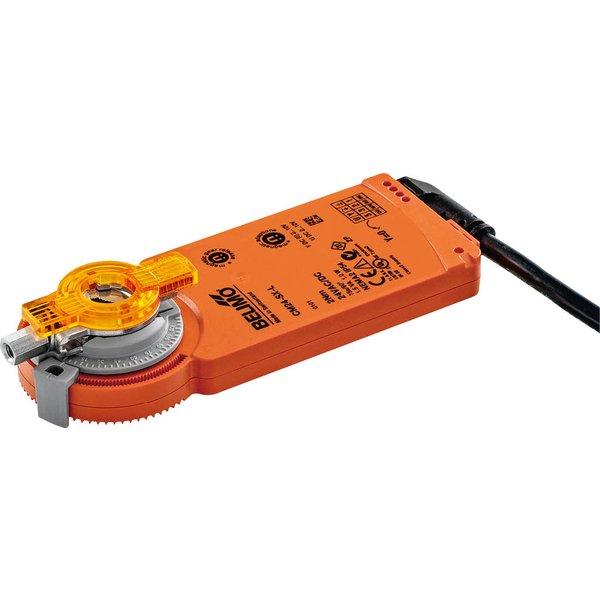

Siłownik Analogowy CM24-SX-L do Przepustnic Powietrza

Siłownik analogowy CM24-SX-L to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych, takich jak systemy wentylacji i klimatyzacji. Jest on przystosowany do pracy z przepustnicami o powierzchni do około 0.4 m². Urządzenie generuje moment obrotowy na poziomie 2 Nm i jest zasilane bezpiecznym napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 2...10 V, a siłownik przekazuje informację zwrotną o swoim położeniu również w postaci sygnału 2...10 V.

Kluczowe Cechy i Funkcje

• Sterowanie Proporcjonalne: Siłownik jest sterowany standardowym sygnałem, co pozwala na płynne i dokładne ustawienie przepustnicy w pozycji odpowiadającej wartości sygnału wejściowego.
• Prosty Montaż Bezpośredni: Dzięki uniwersalnemu zaciskowi, montaż siłownika bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) jest szybki i bezproblemowy. Dołączony do zestawu zacisk zabezpieczający przed obracaniem gwarantuje stabilność pracy.
• Możliwość Ręcznego Przestawiania: Wbudowana funkcja wysprzęglenia przekładni, aktywowana za pomocą magnesu, umożliwia ręczną zmianę położenia przepustnicy, na przykład podczas prac serwisowych.
• Regulowany Kąt Obrotu: Kąt pracy siłownika można łatwo dostosować do specyfiki instalacji za pomocą mechanicznych ograniczników, co zapewnia pełną elastyczność.
• Wysoka Niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga stosowania zewnętrznych wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Automatyczna Adaptacja: Podczas pierwszego uruchomienia siłownik samoczynnie dopasowuje swój zakres roboczy do mechanicznych położeń krańcowych przepustnicy. Zapewnia to optymalne działanie i precyzyjną sygnalizację zwrotną położenia.

Zastosowanie i Wskazówki Montażowe

Urządzenie zostało zaprojektowane wyłącznie do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż i podłączenie powinny być wykonywane przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.

Możliwe jest równoległe łączenie kilku siłowników. W takim przypadku należy zweryfikować dane eksploatacyjne w dokumentacji technicznej. Siłownik zawiera elementy elektroniczne i po zużyciu nie może być wyrzucany wraz z odpadami komunalnymi – należy go zutylizować zgodnie z lokalnymi przepisami.
