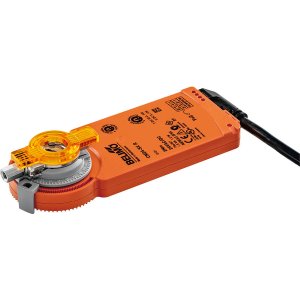

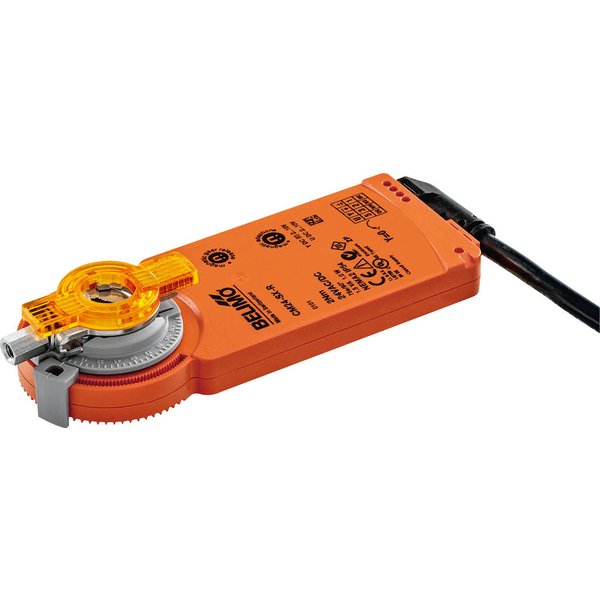

CM24-SX-R

Analogowy siłownik do przepustnic powietrza CM24-SX-R

Siłownik analogowy CM24-SX-R został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacji, ogrzewania i klimatyzacji (HVAC) w budynkach. Urządzenie jest przystosowane do pracy z przepustnicami o powierzchni sięgającej około 0.4 m².

• Moment obrotowy: 2 Nm
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: 2...10 V
• Sygnał zwrotny informujący o pozycji: 2...10 V

Prosty montaż bezpośredni

Dzięki uniwersalnemu zaciskowi, siłownik można łatwo zamontować bezpośrednio na osi przepustnicy o średnicy od 6 do 12,7 mm. Dołączony do zestawu wspornik antyobrotowy Z-ARCM zapewnia stabilne i pewne mocowanie urządzenia, zapobiegając jego obracaniu się podczas pracy.

Inteligentne sterowanie i adaptacja

Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V, precyzyjnie ustawiając położenie przepustnicy zgodnie z otrzymaną wartością. Generowany sygnał zwrotny (napięcie pomiarowe U) pozwala na elektryczne odczytanie aktualnego położenia przepustnicy, a także może być wykorzystany jako sygnał sterujący dla kolejnych siłowników w instalacji.

Po pierwszym podłączeniu zasilania, siłownik automatycznie przeprowadza proces adaptacji, dostosowując swój zakres pracy oraz sygnał zwrotny do mechanicznego zakresu ruchu przepustnicy. Funkcja ukrytej synchronizacji dba o zachowanie precyzji działania również podczas bieżącej eksploatacji.

Przestawianie ręczne i regulacja kąta

Przekładnię można wysprzęglić za pomocą specjalnego magnesu (zintegrowanego we wskaźniku położenia), co umożliwia ręczne ustawienie przepustnicy w dowolnej pozycji. Kąt obrotu siłownika można precyzyjnie regulować i ograniczać przy użyciu mechanicznych ograniczników.

Wysoka niezawodność i bezpieczeństwo

Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
