CM24-SX-T-L

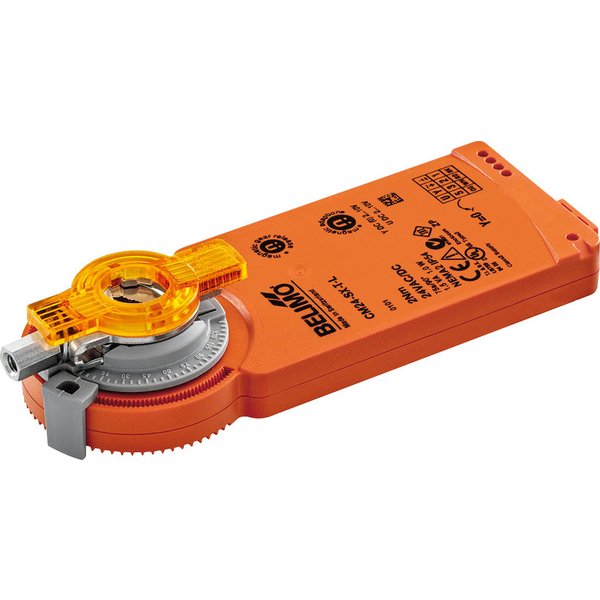

Analogowy siłownik do przepustnic powietrza CM24-SX-T-L

Siłownik analogowy przeznaczony do efektywnego sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Model ten jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 0.4 m². Urządzenie zasilane jest napięciem AC/DC 24 V i charakteryzuje się momentem obrotowym silnika wynoszącym 2 Nm.

Główne cechy i funkcjonalności

• Sterowanie i sprzężenie zwrotne: Precyzyjna regulacja odbywa się za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Siłownik udostępnia również sygnał sprzężenia zwrotnego (2...10 V), który informuje o aktualnym położeniu przepustnicy i może być wykorzystany do sterowania innymi urządzeniami.
• Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi, siłownik można łatwo i szybko zamontować bezpośrednio na osi przepustnicy o średnicy od 6 do 12.7 mm. Dołączony do zestawu zacisk zabezpieczający przed obracaniem gwarantuje stabilne mocowanie.
• Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
• Możliwość ręcznego przestawienia: Wbudowany mechanizm wysprzęglania przekładni, aktywowany za pomocą magnesu, pozwala na ręczną zmianę położenia przepustnicy w dowolnym momencie. Magnes jest zintegrowany z dołączanym wskaźnikiem położenia.
• Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
• Automatyczna adaptacja: Po pierwszym podłączeniu zasilania, siłownik automatycznie przeprowadza proces adaptacji. Dostosowuje swój zakres pracy oraz sygnał zwrotny do rzeczywistego, mechanicznego zakresu ruchu przepustnicy. Funkcję tę można również uruchomić ręcznie w dowolnym momencie.

Instalacja elektryczna

Urządzenie powinno być zasilane poprzez transformator bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy przy tym uwzględnić dane eksploatacyjne dotyczące poboru mocy.
