CM24-SX-T-R

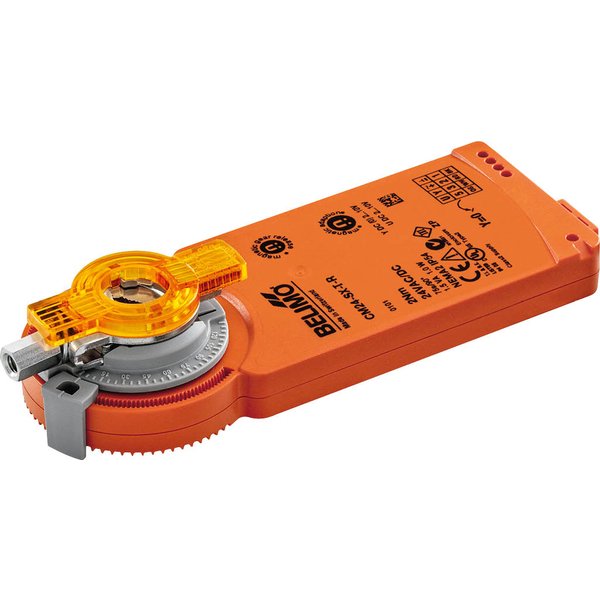

Siłownik Analogowy CM24-SX-T-R do Przepustnic Powietrza

Siłownik analogowy CM24-SX-T-R to urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych, stosowanych w instalacjach budynkowych. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 0,4 m². Urządzenie pracuje z momentem obrotowym 2 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego o swojej pozycji w tym samym zakresie napięcia.

Kluczowe cechy i funkcje

• Tryb pracy i sygnał zwrotny: Siłownik jest sterowany za pomocą standardowego sygnału napięciowego, reagując na jego wartość i ustawiając przepustnicę w odpowiedniej pozycji. Dodatkowo, generuje napięcie pomiarowe (sygnał zwrotny U), które precyzyjnie informuje o aktualnym położeniu przepustnicy i może być wykorzystane do sterowania kolejnymi siłownikami w instalacji.
• Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi, siłownik można zamontować bezpośrednio na osi przepustnicy o średnicy od 6 do 12,7 mm. W zestawie znajduje się również zacisk zabezpieczający przed obracaniem, co gwarantuje stabilność montażu.
• Możliwość ręcznego przestawiania: Wbudowany magnes, zintegrowany ze wskaźnikiem położenia, pozwala na ręczne wysprzęglenie przekładni i ustawienie przepustnicy w dowolnej pozycji bez zasilania.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą dołączonych ograniczników mechanicznych.
• Wysoka niezawodność i bezpieczeństwo: Urządzenie posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Automatyczna adaptacja: Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dopasowując swój zakres pracy oraz sygnał zwrotny do mechanicznego zakresu ruchu przepustnicy. Proces ten można również uruchomić ręcznie za pomocą magnesu.

Zastosowanie i montaż

Siłownik CM24-SX-T-R jest przeznaczony do użytku w stacjonarnych instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Może być stosowany na zewnątrz budynków, pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne, oraz utrzymania warunków otoczenia zgodnych ze specyfikacją techniczną. Urządzenie jest bezobsługowe, a jego montaż powinien być wykonywany przez osoby z odpowiednimi uprawnieniami. Możliwe jest równoległe łączenie kilku siłowników.
