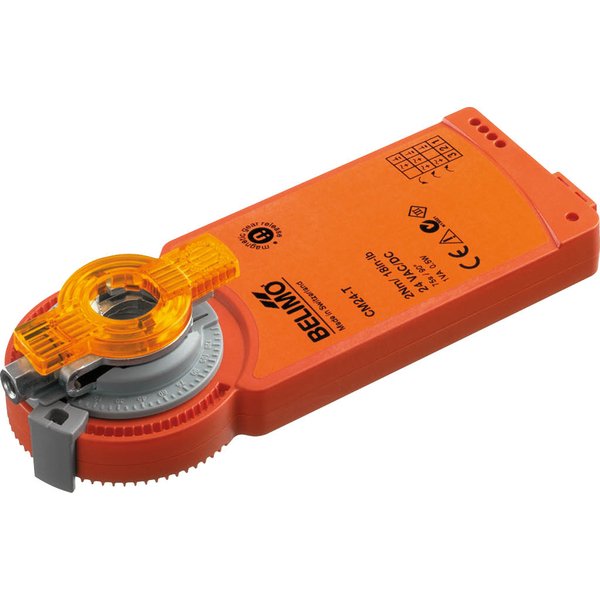

CM24-T-R

Siłownik obrotowy, 2 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 75 s, IP20, obrót w prawo, Zaciski

Kod produktu: CM24-T-R

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP20

Siłownik do przepustnic CM24-T-R

Siłownik CM24-T-R to urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Jest to efektywne rozwiązanie do obsługi przepustnic o powierzchni do około 0,4 m². Model ten oferuje moment obrotowy o wartości 2 Nm i jest zasilany napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym, co zapewnia elastyczność w integracji z systemami automatyki budynkowej.

Najważniejsze cechy produktu:

Prosty montaż bezpośredni: Siłownik jest instalowany bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) przy użyciu uniwersalnego zacisku. Dołączony do zestawu zacisk zabezpieczający przed obrotem gwarantuje stabilność mocowania.
Możliwość przestawiania ręcznego: Dzięki specjalnemu magnesowi, który jest zintegrowany ze wskaźnikiem położenia, możliwe jest wysprzęglenie przekładni i ręczne ustawienie przepustnicy.
Regulowany kąt obrotu: Kąt pracy siłownika można łatwo dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
Możliwość pracy równoległej: Konstrukcja pozwala na równoległe połączenie i pracę kilku siłowników jednocześnie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	0.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	1 VA
Przyłącze zasilania / sterowania:	Zaciski Przewód miedziany lity 1,5 mm² lub pleciony 1,0 mm² (3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Kierunek ruchu - silnik:	obrót w prawo (cw)
Uwaga dotycząca kierunku ruchu:	Patrz „Połączenia elektryczne” (tabela w schematach połączeń)
Ręczne przestawianie:	przy użyciu magnesu
Kąt obrotu:	0...287.5°
Uwaga dotycząca kąta obrotu:	Bez ogranicznika: nieskończony 315° z jednym zaciskiem ogranicznika zamocowanym na siłowniku
Czas ruchu - silnik:	75 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP20
Stopień ochrony NEMA/UL:	NEMA 1
Obudowa:	UL Enclosure Type 1
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	2
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.16 kg
