CM24G-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

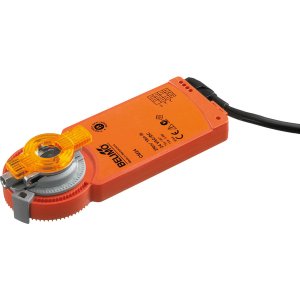

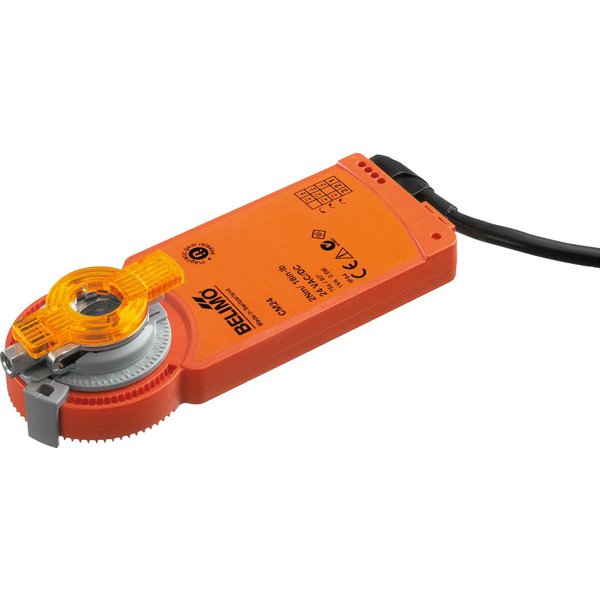

Siłownik do przepustnic powietrza CM24G-L
Siłownik CM24G-L został zaprojektowany do precyzyjnego przestawiania przepustnic powietrza w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni dochodzącej do 0,4 m². Urządzenie charakteryzuje się kompaktową budową i wysoką klasą szczelności.
Najważniejsze cechy
- Moment obrotowy: 2 Nm
- Napięcie zasilania: Uniwersalne AC/DC 24 V
- Rodzaj sterowania: Zamknij/Otwórz lub 3-punktowe
- Stopień ochrony: IP66, co gwarantuje doskonałą ochronę przed czynnikami zewnętrznymi
Funkcjonalność i niezawodność
Łatwy montaż bezpośredni
Montaż siłownika jest prosty i odbywa się bezpośrednio na osi przepustnicy (o średnicy 6...12,7 mm) za pomocą uniwersalnego zacisku. W zestawie znajduje się również zacisk Z-ARCM, który zabezpiecza urządzenie przed obrotem i zapewnia stabilność montażu.
Ręczne przestawianie
W razie potrzeby możliwe jest ręczne ustawienie przepustnicy. Wystarczy przyłożyć magnes do specjalnie oznaczonego miejsca na obudowie, aby wysprzęglić przekładnię. Magnes jest praktycznie zintegrowany ze wskaźnikiem położenia, który również znajduje się w komplecie.
Regulowany kąt obrotu
Kąt obrotu siłownika można łatwo dostosować do wymagań instalacji przy użyciu mechanicznych ograniczników.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga dodatkowych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu zadanego punktu krańcowego, co gwarantuje długą i bezawaryjną pracę.
Wskazówki dotyczące bezpieczeństwa i instalacji
Urządzenie przeznaczone jest wyłącznie do zastosowań w stacjonarnych systemach HVAC. Montaż musi być wykonany przez osoby posiadające odpowiednie kwalifikacje, zgodnie z obowiązującymi przepisami. Aby zapewnić pełną szczelność na poziomie IP66, siłownik musi być zamontowany tylną stroną do obudowy przepustnicy. Montaż odwrócony o 180° ogranicza stopień ochrony do IP54. Możliwe jest równoległe podłączenie kilku siłowników, należy jednak sprawdzić dane eksploatacyjne dla takiego rozwiązania.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 0.5 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 1 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Zastosowanie: | Przepustnice powietrza o powierzchni do ok. 0.4 m² |
| Sterowanie: | Zamknij/Otwórz, 3-punktowe |
| Moment obrotowy - silnik: | 2 Nm |
| Kierunek ruchu - silnik: | obrót w lewo (ccw) |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 0...287.5° |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.23 kg |
