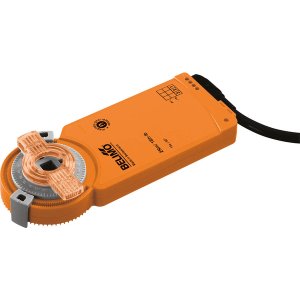

CM24G-SR-F-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
Siłownik analogowy do przepustnic powietrza
Siłownik analogowy CM24G-SR-F-L został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Jest to idealne rozwiązanie dla przepustnic o powierzchni dochodzącej do 0,4 m². Urządzenie charakteryzuje się momentem obrotowym 2 Nm i jest zasilane bezpiecznym napięciem 24V AC/DC.
Główne cechy produktu:
- Sterowanie analogowe: Praca w oparciu o standardowy sygnał sterujący w zakresie 2...10 V.
- Sygnał sprzężenia zwrotnego: Informacja o aktualnym położeniu przepustnicy jest dostępna również w postaci sygnału 2...10 V.
- Wysoka klasa ochrony: Obudowa o stopniu ochrony IP66 zapewnia odporność na trudne warunki pracy.
- Montaż bezpośredni: Przeznaczony do bezpośredniego montażu na osi przepustnicy o wymiarach 8x8 mm.
Funkcjonalność i niezawodność
Precyzyjne sterowanie i informacja zwrotna
Siłownik jest kontrolowany za pomocą standardowego sygnału analogowego, co pozwala na dokładne ustawienie przepustnicy w żądanej pozycji. Dodatkowo, urządzenie udostępnia napięcie pomiarowe (sygnał zwrotny U), które precyzyjnie odzwierciedla aktualne położenie przepustnicy w zakresie od 0 do 100%, umożliwiając integrację z innymi elementami systemu automatyki.
Prosty montaż bezpośredni
Dzięki konstrukcji z otworem przelotowym, siłownik można zamontować bezpośrednio na osi przepustnicy. W zestawie znajduje się również dołączany zacisk Z-ARCM, który zabezpiecza urządzenie przed obrotem, gwarantując stabilność pracy.
Możliwość ręcznej obsługi
W sytuacjach awaryjnych lub podczas konfiguracji, możliwe jest ręczne przestawienie siłownika. Odbywa się to poprzez wysprzęglenie przekładni za pomocą specjalnego magnesu, który jest zintegrowany ze wskaźnikiem położenia.
Regulowany zakres pracy
Kąt obrotu siłownika można łatwo dostosować do wymagań instalacji za pomocą mechanicznych ograniczników. Maksymalny zakres ruchu wynosi 95°.
Wysoka niezawodność działania
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
Instalacja i warunki pracy
Siłownik jest przeznaczony do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Aby zapewnić pełną ochronę w klasie IP66, urządzenie musi być zamontowane w taki sposób, aby jego tylna strona była dociśnięta do obudowy przepustnicy. Montaż powinien być przeprowadzony przez wykwalifikowany personel, zgodnie z obowiązującymi normami.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | obrót w lewo (ccw) |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: lewy ogranicznik, położenie 0 |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 95°, stałe ustawienie |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.24 kg |
| Cechy produktu | |
| Tryb pracy: | Siłownik jest sterowany standardowym sygnałem nastawczym DC 0...10 V (należy zwrócić uwagę na zakres roboczy) i ustawia się w pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia przepustnicy 0...100% oraz jako sygnał nastawczy dla innych siłowników. |
| Łatwy montaż bezpośredni: | Siłownik z osią wydrążoną jest mocowany kształtowo bezpośrednio na osi przepustnicy oraz może zostać opcjonalnie zamocowany zaciskiem zabezpieczającym przed obracaniem się urządzenia. Zacisk zabezpieczający przed obracaniem Z-ARCM jest objęty zakresem dostawy. |
| Przestawianie ręczne: | Przestawianie ręczne jest możliwe po przyłożeniu magnesu do symbolu magnesu (następuje wówczas wysprzęglenie przekładni). Magnes do wysprzęglania przekładni jest wbudowany we wskaźnik położenia. |
| Regulowany kąt obrotu: | Kąt obrotu (maks. 95°) regulowany przy użyciu ograniczników mechanicznych. |
| Wysoka niezawodność działania: | Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika. |
| Ukryta synchronizacja: | Jeżeli podczas bieżącej pracy siłownik ustawia się przy dolnym ograniczniku, to przeprowadza on synchronizację przy sygnale nastawczym 2 V DC. Dzięki temu zakres sygnału odpowiada efektywnemu zakresowi ruchu podczas bieżącej pracy. Siłownik dochodzi do dolnego ogranicznika, gdy sygnał nastawczy wynosi |
| Akcesoria mechaniczne | |
| Zacisk zabezpieczający przed obracaniem się, Wielopak 20 szt.: | Z-ARCM |
| Magnes wysprzęglający przekładnię, Wielopak 20 szt.: | Z-MA |
| Wskaźnik położenia, Wielopak 20 szt.: | Z-PICM |
| Zacisk ogranicznika, Wielopak 20 szt.: | Z-ESCM |
